Système de cultures à usage unique, avec contrôle du pH et de la pO2, basé sur une technologie brevetée et innovante d’aération/mélange par Airlift
CellMaker Plus
Bioréacteurs innovants à usage unique de volumes de travail de 1,5 à 50 l
Cellexus
Système de cultures à usage unique, avec contrôle du pH et de la pO2, basé sur une technologie brevetée et innovante d’aération/mélange par Airlift
Une technologie innovante et brevetée
La technologie Airlift, associée à une conception géométrique optimisée, offre un moyen unique d’aération et de mélange en utilisant les bulles pour déplacer les cellules et les nutriments. Cette aération permet une croissance rapide des cellules en limitant leur stress. Elle garantit également une meilleure production grâce à une meilleure vitalité.
Flexibilité
Le système CellMaker Plus est disponible en version 4l, 8l et 50l permettant un contrôle manuel et automatique de différents procédés. Le contrôleur est compatible avec les bioréacteurs CellMaker Regular et CellMaker Plus pour le contrôle des paramètres pH et pO2.
Performance et convivialité
Le système garantie un excellent contrôle des paramètres température, pH, pO2 et du débit d’air dans le bioréacteur via une interface tactile et intuitive, conforme 21 CFR PART 11.
CARACTÉRISTIQUES
Applications
- Cultures microbiennes
- Cultures et amplification de bactériophages
- Cultures cellulaires
- Production d’anticorps
Domaines
Biotechnologies, sciences de la vie, industries biopharmaceutiques, agro-alimentaire et agro-chimique

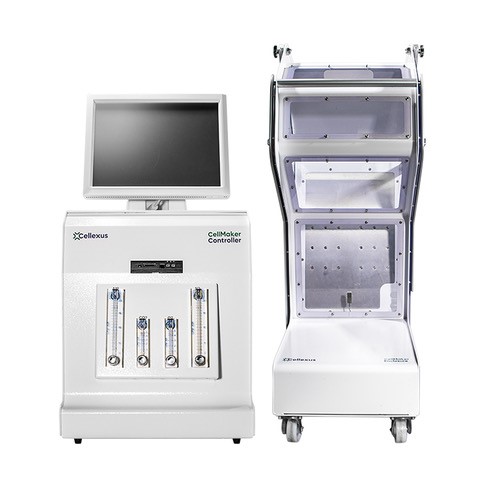

Composition du système
- Unité de contrôle
- Enceinte avec unité de thermorégulation intégrée pour chauffe et refroidissement
- Unité de condensation
- Ecran tactile avec interface logiciel
Paramètres de fonctionnement
- Surveillance et contrôle de la température
- Surveillance et contrôle du pH : régulation automatique via une pompe double acide/base ou injection de CO2
- Surveillance et contrôle de la pO2: régulation automatique via le débit d’air ou d’oxygène ou une combinaison des deux
- Contrôle précis des débits d’air et d’oxygène via des débitmètres massiques
- Surveillance de la pression
- Pompe à air intégrée 1 à 20 l/m
- Connexion possible à une source externe d’azote et de CO2
Logiciel de contrôle
- Surveillance et visualisation graphique en temps réel des paramètres : température, pH et pO2, pression au sein du bioréacteur, débits d’air et d’oxygène, mesure
- Contrôle et définition des points de consigne des paramètres : pH, pO2, débit d’air, débit d’oxygène, température
- Définition et activation d’alarmes par l’utilisateur avec possibilité d’un arrêt automatique pour une sécurité maximale
- Enregistrement des données au format .csv, transférables via réseau ou clé USB
- Création, exécution et enregistrement de recettes pour une automatisation complète : rampe de chauffe/refroidissement automatique, changement automatique de débit de gaz, alimentation automatique
- Contrôle possible en option d’une pompe d’alimentation

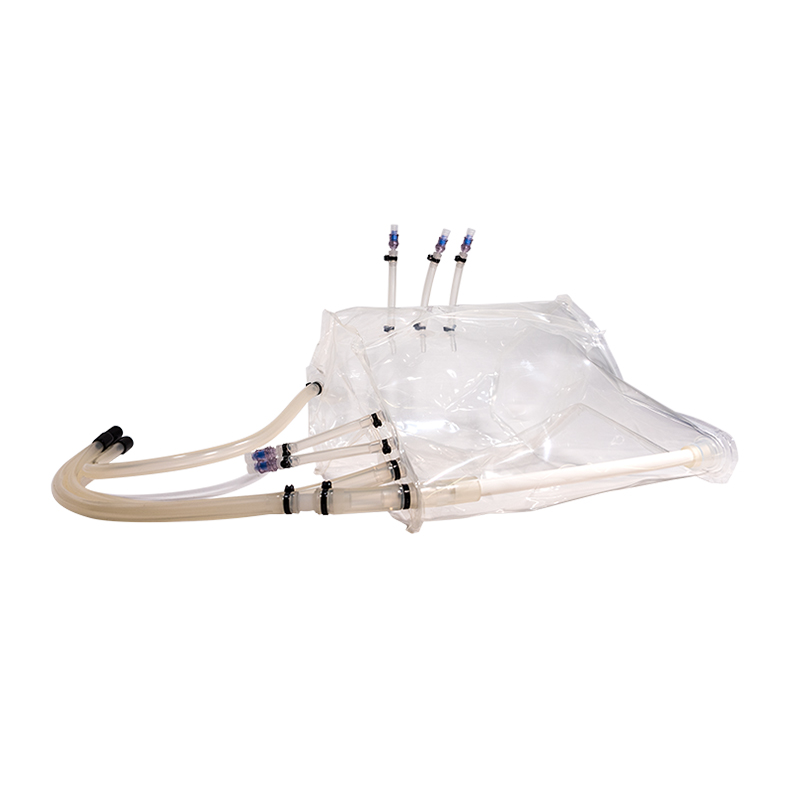

Bioréacteurs CellMaker Plus
- Spécialement conçu pour la technologie Airlift pour permettre un excellent mélange/aération
- 3 volumes : 4 l, 8 l et 50 l
- Usage unique
- Fournis avec stérilisation gamma et double packaging
- Présence d’un port avec sonde pH autoclavable fournie
- Présence d’un capteur optique intégré pour le suivi de la pO2
Option Contrôleur - Débits faibles
CellMaker Low Flow Controller fournissant un très faible débit d’air – de 0,2 à 2 l par minute, pour un mélange doux par Airlift des cellules plus sensibles aux contraintes de cisaillement
DONNÉES TECHNIQUES
Gammes de volumes
- Bioréacteur 4 l : 1,5 à 4 l, à disposer sur paillasse
- Bioréacteur 8 l : 3 à 8 l, à disposer sur paillasse
- Bioréacteur 50 l : 10 à 50 l, sur chariot à roulette
Gamme de températures
16 °C à 40 °C ± 0,1 °C
Composition des bioréacteurs
- Matériaux de construction : polyéthylène basse densité (LDPE) pour les couches interne et externe ; éthylène-alcool vinylique (EVOH) pour la couche intermédiaire barrière aux gaz ; tubings en silicone
- Connexions présentes : 1 x entrée/sortie pour remplissage/récolte, 1 x sortie gaz, 1 x entrée gaz (connectée au tube de barbotage), 1 x entrée/sortie pour inoculation/prélèvement, 4 x entrées supérieures pour acide / base / alimentation / antimousse, 1 x port pour sonde 12 mm de diamètre (peut être utilisé avec une sonde de densité optique in situ en option), 1 x port pour la sonde pH autoclavable fournie, 1 x capteur optique intégré pour la mesure de pO2
- 2 filtres 0,2µm pour entrée et sortie gaz
Logiciel de contrôle
- Préinstallé sur un ordinateur HP présent au sein du contrôleur
- Fonctionnement sous Windows 10
- Basé sur Labview (National Instruments)
Alimentation
- Tension : 240 V AC
- Tension interne : 24V DC
Dimensions & poids
- Contrôleur : 420 mm (L) x 650 mm (P) x 525 mm (H), 30 Kg
- Enceinte 4 l et 8 l (avec unité de condensation): 300 mm (L) x 580 mm (P) x 541 mm (H), 17 Kg
- Enceinte 50 l : 502 mm (L) x 750 mm (P) x 1462 mm (H), 60 Kg
