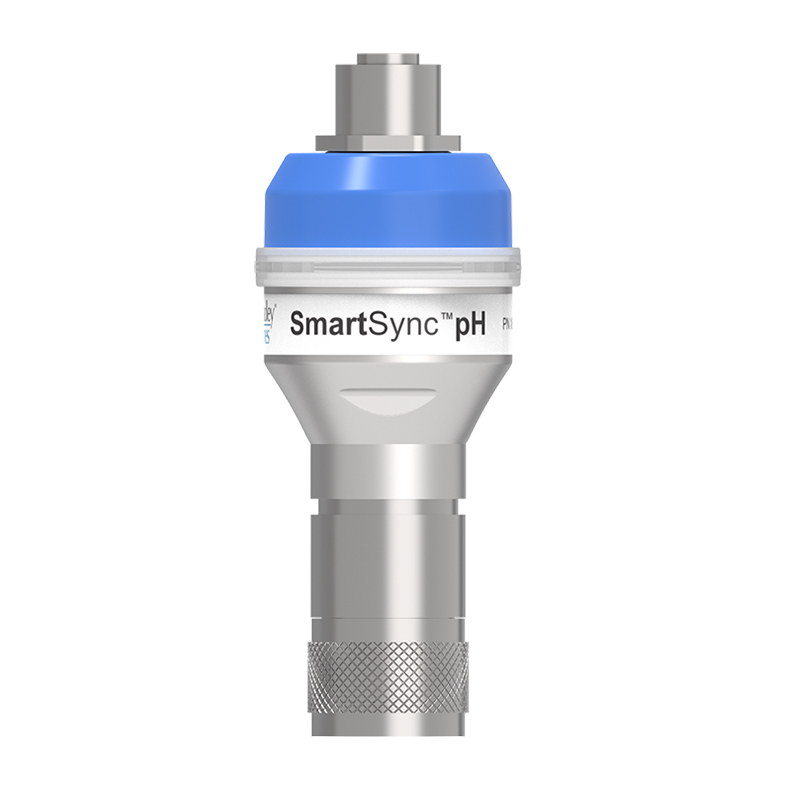

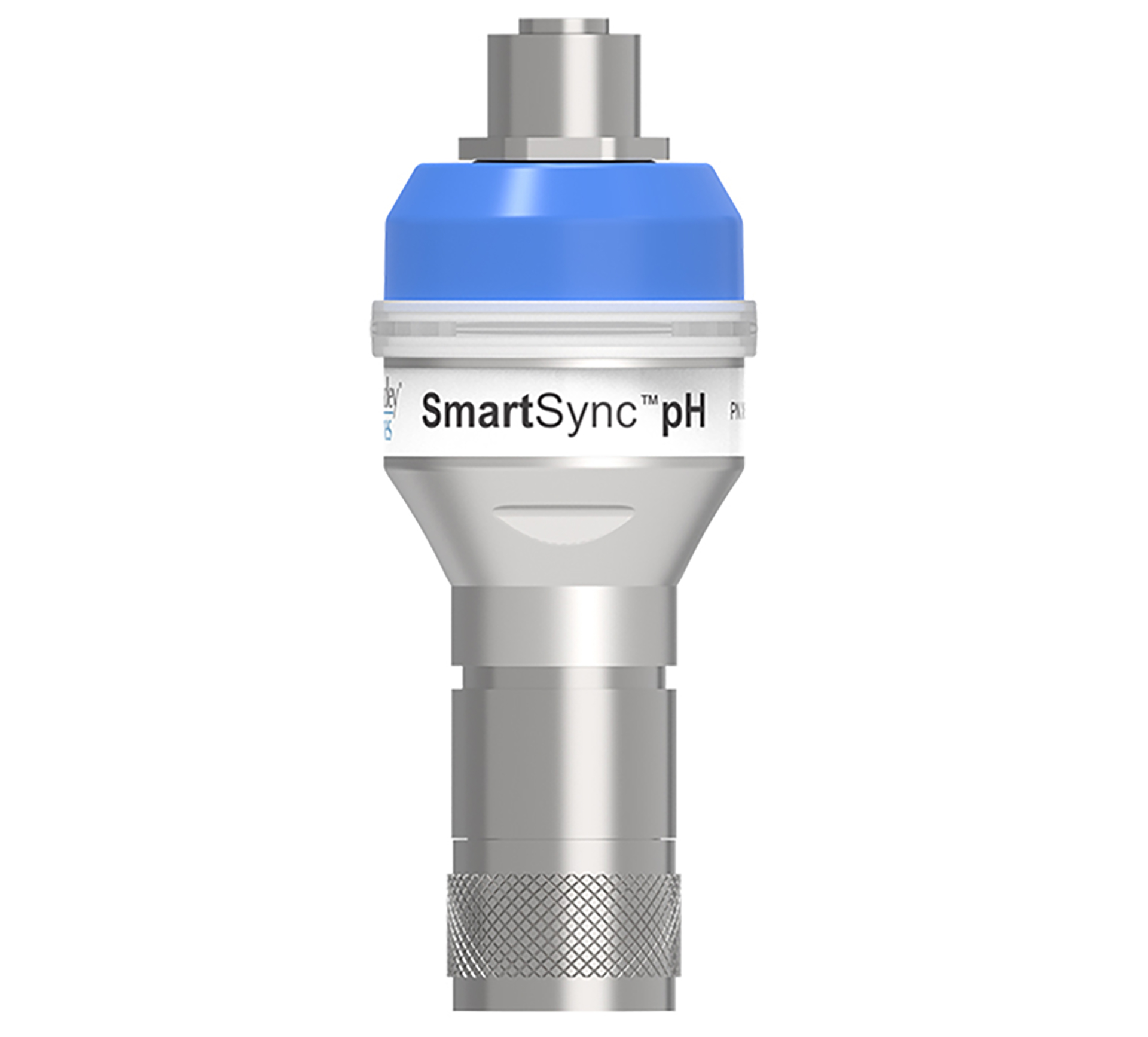

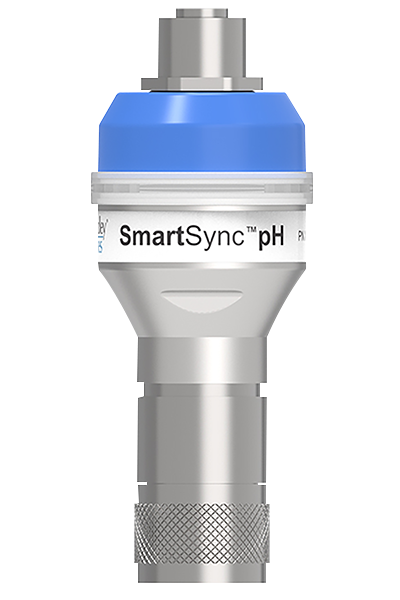

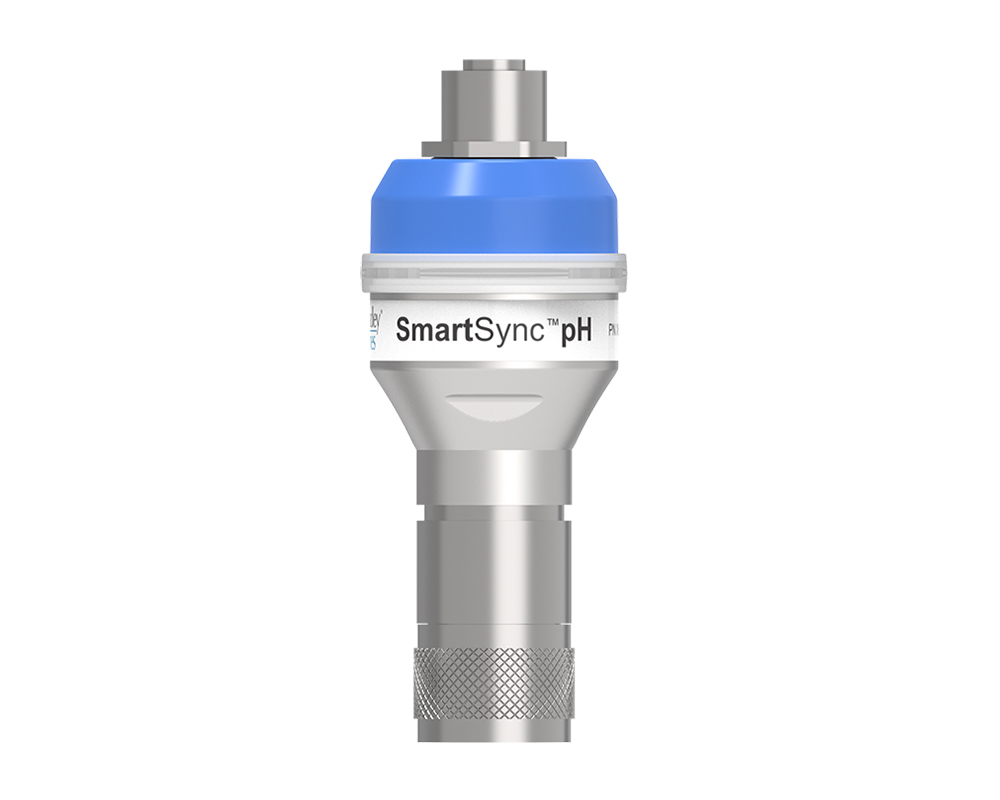

T100

Transmetteur monocanal monté directement sur capteur intelligent

Broadley-James

Transmetteur monocanal SmartSync™ pour capteurs intelligents

Je prends rendez-vous pour une démo

Connexion intelligente

Le transmetteur SmartSync™ permet de connecter les capteurs intelligents Hybrid® aux contrôleurs de bioprocédés numériques via Modbus RTU.

Communication sans fil

L’opérateur peut communiquer sans fil avec le SmartSync™ via l’application iQuickView™ pour exécuter une large gamme de fonctions : étalonnages en 1 et 2 points, visualisation des données du capteur et de l’historique des étalonnages, réglages de l’adresse Modbus et des paramètres de communication.

« Plug & Play »

Le transmetteur SmartSync™ T100 identifie immédiatement le capteur sur lequel il est connecté et récupère l’ensemble de ses données et étalonnages réalisés.
Il dispose d’une barre lumineuse LED indiquant l’état du capteur, les alarmes et les avertissements permettant de s’assurer d’un fonctionnement optimal.

3 versions disponibles

Le transmetteur SmartSync™ est disponible en 3 versions différentes afin de pouvoir se connecter sur les capteurs smart Hybrid® pH, smart Hybrid® DO et smart Hybrid™ CO2.

CARACTÉRISTIQUES
Modèles disponibles
  • T100-1 : sondes Hybrid® pH à usage unique, stérilisables et autoclavables
  • T100-2 : sondes Hybrid® DO à usage unique, stérilisables et autoclavables ; sondes DO OptaProbe™ optiques
  • T100-4 : sondes Hybrid® CO2
Taille

Compact, monté directement sur le capteur

Identification automatique

Une fois connecté au capteur, le T100 l’identifie automatiquement, reconnaît ses informations et extrait les étalonnages réalisés. Dans le cas d’un nouveau capteur, il extrait l’étalonnage usine.

Interface utilisateur

Application iQuickView™ via connexion Bluetooth sans fil à partir d’une tablette ou un téléphone

Communication T100 - API
  • Modbus RTU
  • Connexion du T100 sur un capteur, récupération automatique du dernier enregistrement d’étalonnage valide, application des valeurs et publication des lectures corrigées pH/DO/CO2 sur l’API
  • L’API peut également effectuer des étalonnages et les valeurs sont automatiquement transférées dans la mémoire des capteurs intelligents et stockées dans l’historique d’étalonnage
DONNÉES TECHNIQUES
Chaine

Monocanal

Sortie

ModBus RTU

Entrées capteur
  • T100-1 (pH) : +/- 500 mV
  • T100-2 (DO) : +/- 300 nA
  • T100-4 (CO2) : +/- 500 mV
Interface utilisateur

Application iQuickView™ via connexion Bluetooth sans fil à partir d’une tablette ou un téléphone

Alimentation

6 – 24 VDC

Consommation d’énergie

500 mW (21 mA) max à 24 V

Distances utilisation
  • Sortie ModBus : jusqu’à 1200 m selon la topographie
  • Interface utilisateur sans fil : 9 m
Température d’utilisation

0 – 55° C

Connecteur entrée

VP8 Variopin, prise filetée à 8 broches, se visse sur n’importe quel capteur avec connecteur Variopin

Connecteur Sortie

M12 (5-pin)

Certificats

CE, IP67
