Les systèmes PreSens VisiSens ™ combinent des feuilles de capteur fluorescent avec une technologie de lecture 2D permettant de visualiser les distributions d’oxygène, de pH ou de dioxyde de carbone dans des échantillons hétérogènes.
VisiSens™ 02, CO2, pH
Mesure 2D de la distribution O2, CO2 et pH
PreSens
Les systèmes PreSens VisiSens ™ combinent des feuilles de capteur fluorescent avec une technologie de lecture 2D permettant de visualiser les distributions d’oxygène, de pH ou de dioxyde de carbone dans des échantillons hétérogènes.
Visualisation 2D des gradients spatiaux et temporels
La réponse du capteur est enregistrée pixel par pixel avec une caméra numérique permettant la surveillance et le suivi des modifications des analytes spatiales et temporelles.
Détection directe sans contact ou à travers des parois transparentes
Pour la mesure, la surface de l’échantillon est recouverte de la feuille de détection, qui traduit la teneur en analyte en un signal lumineux. Le logiciel VisiSens ™ donne un aperçu de la zone d’échantillonnage et permet de choisir librement la région d’intérêt pour l’étude des gradients spatiaux et temporels.
CARACTÉRISTIQUES
Principe
- Lecture 2D de feuilles de capteurs luminescents
- 3 modèles disponibles pour les 3 types de capteurs : pH, pO2 et pCO2
- Plus de 100 000 points de mesures dans une image enregistrée
Exemples d’applications
- Changements spatiaux et temporels des analytes dans les plantes et le sol
- Cartographie de l’oxygène et du pH dans la culture cellulaire et les tissus modifiés
- Cartographie 2D non invasive en micro fluidique
- Cartographie de l’oxygène, du pH et du dioxyde de carbone dans les sédiments
Caméra de détection

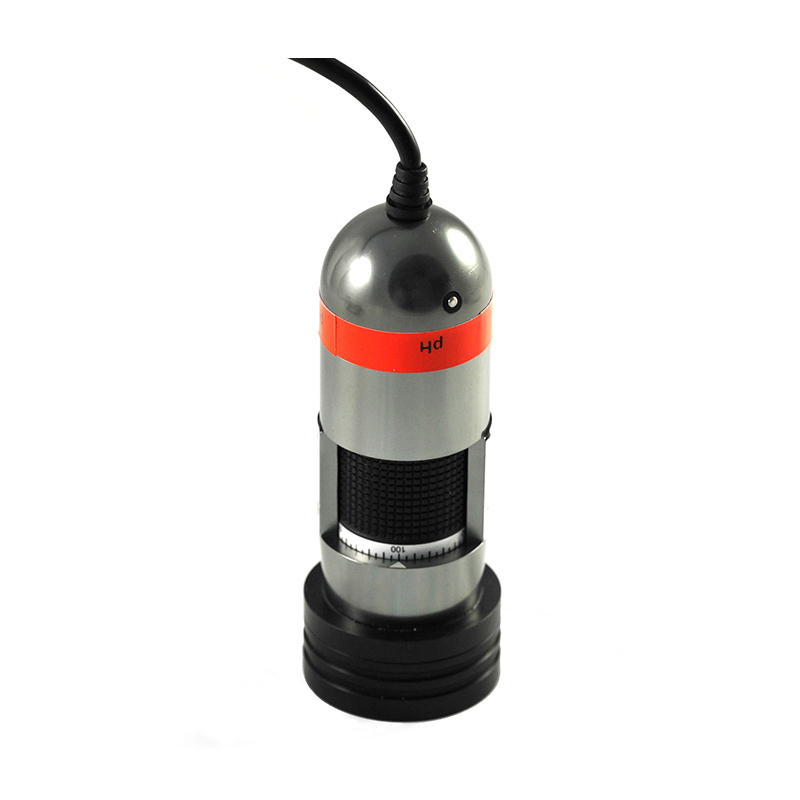

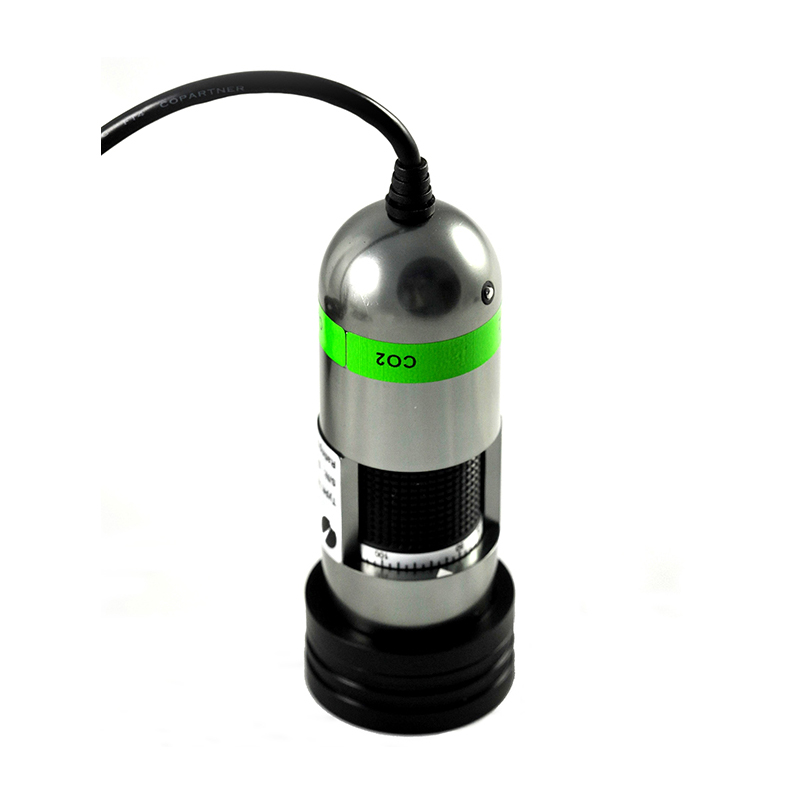

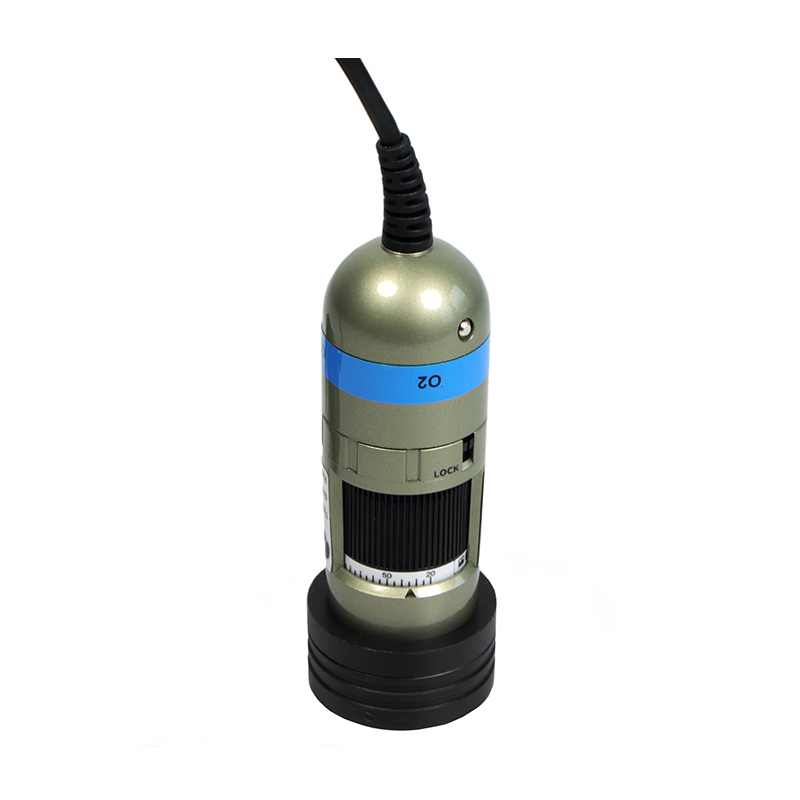

- Caméra portable pour lire les feuilles de capteurs fluorescents O2, pH ou CO2
- Connexion à un ordinateur par USB
- Contrôle de la mise au point permettant divers champs de vision du microscopique au 3,6 x 3,0 cm2
- Champ de vision de petite à moyenne taille (2,1 mm² à 10,8 cm²)
Feuille de détection
- Disponible pour O2, pH ou CO2
- Peut être fixée directement sur l’échantillon ou derrière une paroi transparente
- Traduit le contenu de l’analyte en un signal lumineux
- Peut être coupée dans n’importe quelle taille ou forme souhaitée
Logiciel
- Tous les logiciels VisiSens ™ utilisent la même interface utilisateur
- Permet de contrôler le processus d’enregistrement et de stockage des images et facilite le traitement et l’évaluation des images
- Les images acquises peuvent être des images uniques ou des séries chronologiques enregistrées automatiquement
DONNÉES TECHNIQUES
Caméra
CMOS couleur
Résolution image
1,3 mégapixels (1280 x 1024)
Grandissement
10 x – 220 x, selon l’adaptateur utilisé
Taille de champ
~2,3 x 2,0 mm² à ~4,1 x 3,3 cm² ; typiquement 1,5 x 1,2 cm²
Sortie
- Visualisation en temps réel à 15 ips* (sans enregistrement)
- Enregistrement en pleine résolution à 0,5 ips (images par seconde)
Interface
USB 2.0, USB haut débit
Nombre de LEDs
8
Matériau
Boitier externe aluminium
Dimensions
- Longueur : 10 cm
- Diamètre : 3,8 cm
Poids
170 g
