Analyseur gaz O2 et CO2 pour évent sur bioréacteurs et fermenteurs
BlueInOne
Analyseur gaz O2 et CO2 pour évent
BlueSens
Analyseur gaz O2 et CO2 pour évent sur bioréacteurs et fermenteurs
Une mesure en ligne et en temps réel
BlueInOne permet de mesurer en ligne et en temps réel les concentrations en CO2 et O2 en sortie évent des bioréacteurs et fermenteurs. Chaque unité réagit automatiquement aux changements de conditions du procédé.
Utilisable à toutes les échelles du procédé
BlueInOne s’adapte à tous les fermenteurs et bioréacteurs, de la paillasse à l’échelle industrielle, quelque soit le type – verre, usage unique, inox – et le fournisseur.
Compensation automatique de l’humidité et de la pression
Les variations d’humidité et de pression sont identifiées et compensées automatiquement.
La technologie ne nécessite pas de refroidisseurs de gaz, pompes ou vannes supplémentaires.
CARACTÉRISTIQUES
Applications
- R&D, pilote et production
- Fermentations et cultures cellulaires
Simplicité d’utilisation
- Installation et mise en place simple
- Ne nécessite pas d’échantillonnage
- Boîtier compact en acier inoxydable, robuste et facile à nettoyer
- Etat du capteur identifié par des voyants lumineux
- Optimisation des procédés en temps réel
- Affichage des données disponible en option
Etalonnage et calibration
- Différentes plages d’étalonnage CO2 et O2 disponibles
- Calibration possible à tout moment sans risque de contamination de la culture
Connexions
- USB et Modbus permettent la connexion à différents contrôleurs ou à un PC
- OPC-server disponible
Compatibilité
Peut être installé sur tous les volumes et types de fermenteurs et bioréacteurs
DONNÉES TECHNIQUES
BlueInOne FERM
- O2 : 0.1 – 25 Vol.% ou 1 – 50 Vol.%
- CO2 : 0 – 10 Vol.% ou 0 – 25 Vol.%
- Principe de mesures O2 : dioxyde de zirconium
- Principe de mesures CO2 : infrarouge, double longueur d’onde
- Précision O2 et CO2 : < 0,2 % de la pleine échelle, ± 3 % de la valeur
- Dérive O2 et CO2 : < ± 2 % de la valeur / an
- Durée de vie du capteur O2 : ~ 15 000 heures
- Durée de vie du capteur CO2 : ~ 3 ans
- Température à l’intérieur de la sonde O2 : 580 °C
- Température à l’intérieur de la sonde CO2 : 3 °C de + que la T°C du procédé

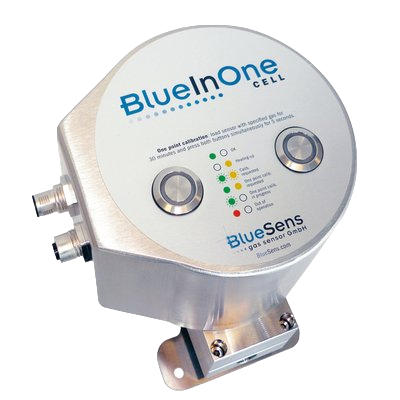

BlueInOne CELL
- O2 : 0 – 100 Vol.%
- CO2 : 0 – 10 Vol.% ou 0 – 25 Vol.%
- Principe de mesures O2 : cellule galvanique,
- Principe de mesures CO2 : infrarouge, double longueur d’onde
- Précision O2 et CO2 : < 0,2 % de la pleine échelle, ± 3 % de la valeur
- Dérive O2 et CO2 : < ± 2 % de la valeur / an
- Durée de vie du capteur O2 : ~ 900 000 Vol.% h heures de fonctionnement à 1 bar
- Durée de vie du capteur CO2 : ~ 3 ans
- Température à l’intérieur de la sonde O2 : approx. température ambiante
- Température à l’intérieur de la sonde CO2 : 3 °C de + que la T°C du procédé
Conditions de fonctionnement
- Température de fonctionnement : 15 – 40 °C
- Humidité : O2 : 0 – 100% RH, CO2 : 5 – 100% RH ; compensation humidité intégrée
- Gamme de pression : 0,8 – 1,3 bar absolu ; compensation pression intégrée
- Température de stockage : 0 – 60°C
Généralités
- Boîtier : Acier inoxydable, IP65
- Dimensions/poids du boîtier : 170 x 150 x 120 mm / 4 kg
- Matériaux en contact avec le gaz : Acier inoxydable, Viton®, saphir, PTFE, polymère HL, nitrile
- Connexions tubings : diamètre extérieur 4, 6, 8, 10, 12 mm et diamètre intérieur : 4, 6, 8 mm ; connecteurs TC : ¼”, 1/8” , 1 ¼”, ¼”, ½” ; autres connexions disponibles sur demande
- Filtres : PTFE 0.22 μm, PTFE 5 μm
- Alimentation : 24V 1A
Connecteurs
- Alimentation électrique entrée : 8 broches M12 mâle
- Alimentation électrique sortie : 8 broches M12 femelle
- Sortie électronique : sortie active maximum 500 ohms / 24 v
- RS232, RS485 Modbus, 2x 4-20mA, USB, Modbus OPC-Server
Certifications
- CE EN61326-1:2006
- FCC 15:2009 sous partie 107/109
- ICES-001:2006
Entretien & Utilisation
- Entretien : étalonnage en un point air ambiant (0,04% vol. CO2, 20,97% vol. O2) une fois par mois (autres conditions possibles), étalonnage d’usine en option une fois par an.
- Ne pas utiliser avec des composés organiques volatils, des substances de gravure telles que NH3, H2O2, etc.
- BlueInOne FERM : ne pas utiliser en atmosphère explosive, en atmosphère anoxique, dans des gaz contenant des polymères ou des composants de silicium, ou dans des gaz avec des halogènes (F, Cl, Br, etc.), CFC ou SOX et H2S
- BlueInOne CELL : une concentration élevée en NH3 ou O3 pourrait réduire la durée de vie de l’élément du capteur O2. Ne pas utiliser en continu dans du gaz sec.
