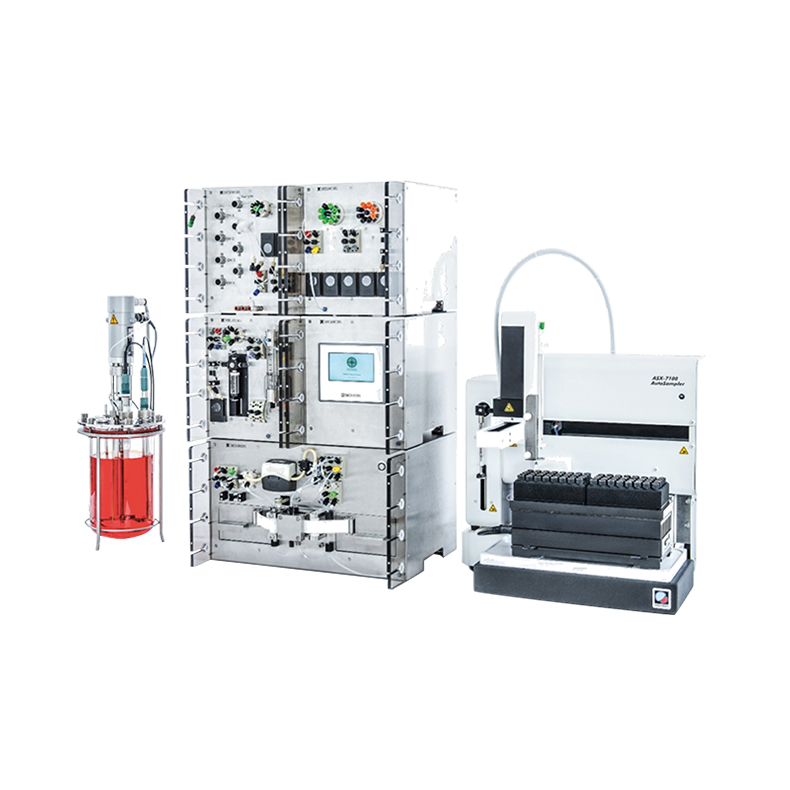

Numera

Echantillonnages, traitements et analyses automatisés dans les bioprocédés

Securecell

Solution PAT automatique et modulaire pour l’échantillonnage, la préparation, le stockage et l’analyse en ligne des prélèvements

Echantillonnage automatique en ligne jusqu’à 16 bioréacteurs de paillasse et stérilisable en place

Le système Numera réalise des prélèvements de manière automatique 24h/24 et 7jours/7 sur plusieurs cuves en parallèle. Il permet la réalisation d’analyses en ligne avec des résultats précis et fiables en continu.

Préparation et analyses en ligne

Les prélèvements sont réalisés à partir d’un port unique sur le bioréacteur. Les échantillons sont ensuite, selon les besoins, dilués, supplémentés ou encore filtrés avant stockage et analyse. Jusqu’à 4 analyseurs et un système HPLC sont connectables en ligne au système Numera.

Contrôle automatisé des procédés

Combiné au logiciel de supervision Lucullus, l’ensemble permet d’obtenir une boucle fermée intégrant la stratégie de planification des prélèvements, leur automatisation, le suivi et la surveillance du procédé avec un rétrocontrôle possible en temps réel basé sur les résultats analytiques.




CARACTÉRISTIQUES
DONNÉES TECHNIQUES
TÉLÉCHARGEMENT
Applications

Cultures cellulaires et microbiennes

Modules disponibles

Contrôle, Multiplexeur, Dilution, Filtration, Acheminement, Echantillonneur

Module de contrôle
  • Écran tactile
  • Différents niveaux d’utilisateurs
  • Préparation et nettoyage simplifiés du système
Module multiplexeur
  • Faible volume d’échantillonnage de 2 à 4 ml
  • Mécanisme de refoulement pour éviter les contaminations croisées et préserver l’échantillonnage à faible volume
  • Stérilité maintenue par des vannes à pincement
  • Multiplexage jusqu’à 16 bioréacteurs
Module de dilution
  • Dilution de 1:2 à 1:30
  • Ajout de réactifs, mélange et incubation (précipitation de protéines, extraction au solvant, coloration, etc…)
  • Traitement des échantillons précis et reproductible
Module de filtration
  • Technologie de filtration sur bande unique
  • Nouveau filtre pour chaque échantillon afin d’éviter le colmatage et les contaminations croisées
  • 700 filtrations par bobine
  • Tailles des pores disponibles : 0.22 µm, 0.45 µm, 0.60 µm et 1.2 µm
Module d’acheminement
  • Distribution d’échantillons individuels
  • Transfert vers 4 analyseurs (analyseurs biochimiques ou compteur de cellules)
Échantillonneur automatique
  • Stockage réfrigéré des échantillons
  • 4 à 8 portoirs d’échantillons
  • Plaques de puits (1 ml) ou flacons (1,5 ou 4 ml)
  • Transfert vers le système HPLC
Intégration au logiciel Lucullus
  • Digitalisation
  • Contrôle des procédés
  • Gestion des échantillons
  • Gestion des milieux
  • Gestion de l’information
Configuration standard

Comprend :

  • 1 à 3 modules de multiplexeur
  • 1 module de dilution
  • 1 module de filtration
  • 1 module de commande
  • 1 échantillonneur automatique



Permet :

  • Échantillonnage jusqu’à 12 bioréacteurs
  • Traitement des échantillons (dilution, extraction et filtration)
  • Stockage des échantillons
  • Transfert vers un système HPLC
  • Transfert vers un analyseur de cellules
  • Traitement des échantillons prélevés manuellement
Configuration avancée

Comprend :

  • 1 à 4 modules multiplexeurs
  • 1 module de dilution
  • 1 module de filtration
  • 1 module de commande
  • 1 échantillonneur automatique
  • 1 module d’acheminement



Permet :

  • Échantillonnage jusqu’à 16 bioréacteurs
  • Traitement individuel des échantillons (dilution, extraction et filtration)
  • Stockage des échantillons
  • Transfert vers un système HPLC
  • Transfert vers 4 autres analyseurs
  • Traitement des échantillons prélevés manuellement
Fréquences de l'échantillonnage
  • Transfert direct : 6 min
  • Sampling + filtration : 10 min
  • Sampling + dilution : 12 min
  • Sampling + dilution + filtration : 15 min


Description

Solution PAT automatique et modulaire pour l’échantillonnage, la préparation, le stockage et l’analyse en ligne des prélèvements
