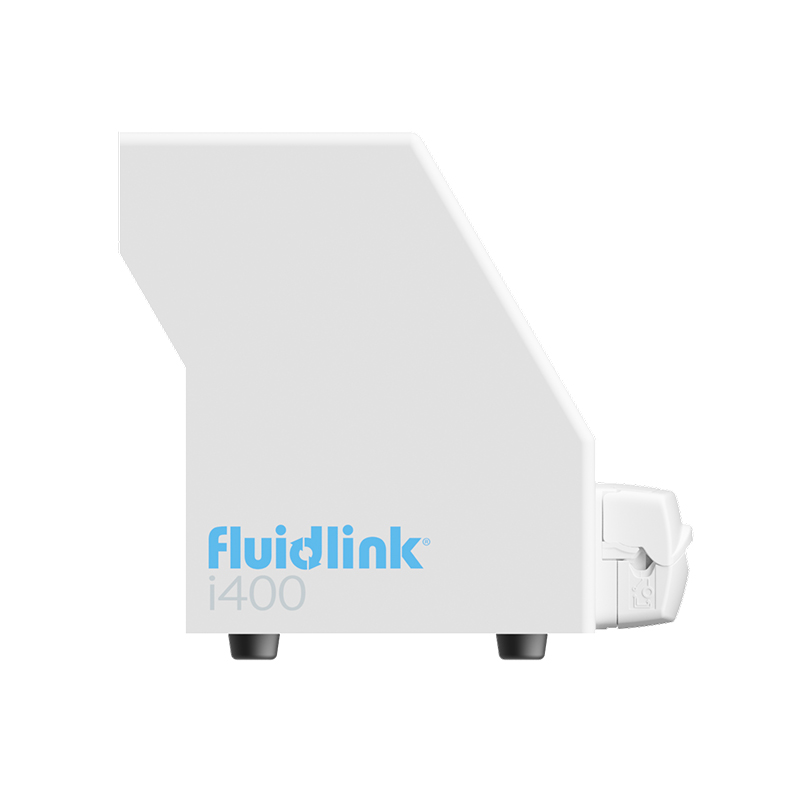

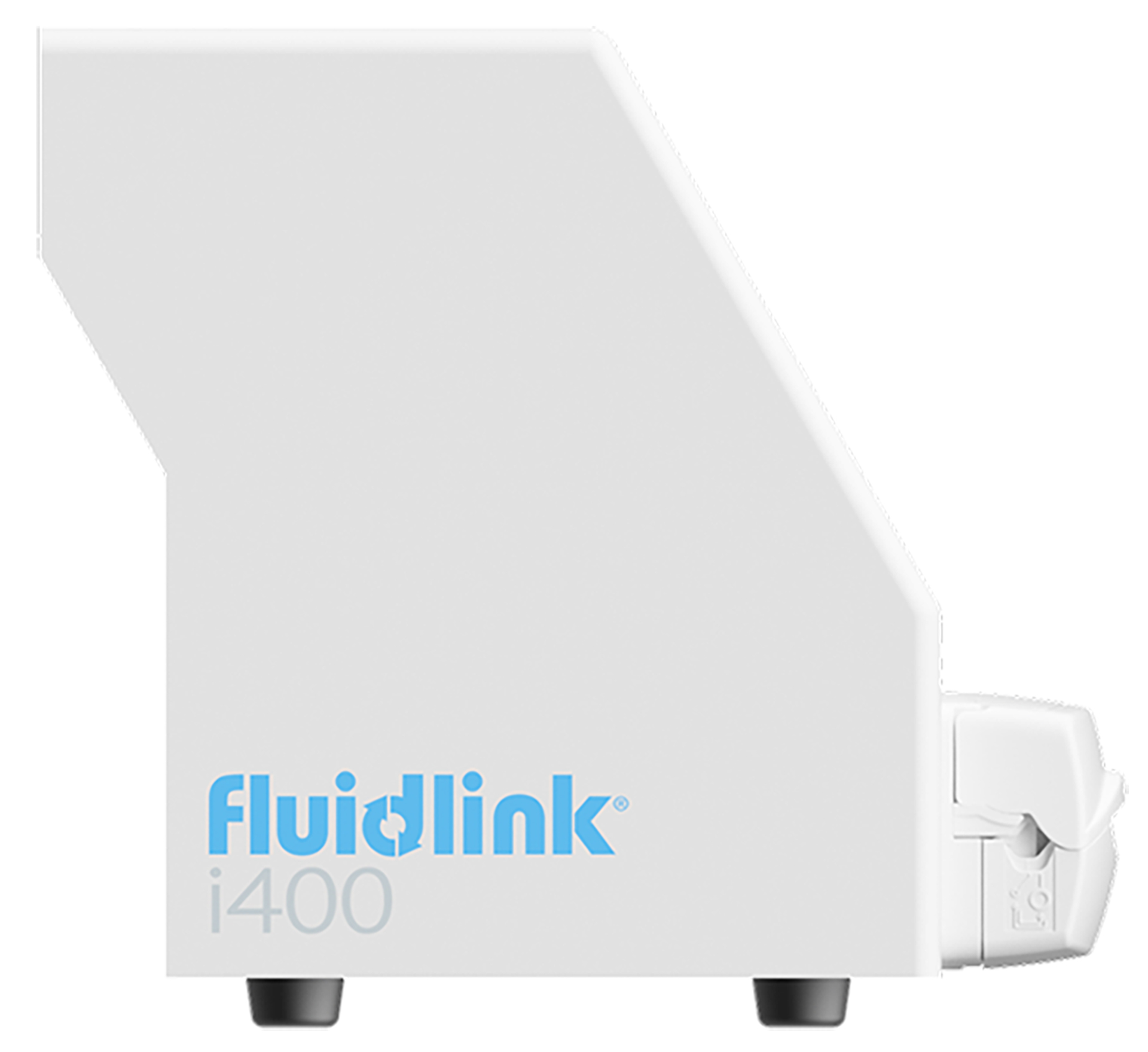

FluidLink i400

Pompe intelligente pour applications automatisées de distribution de solutions liquides

Lab Dynamics

Je prends rendez-vous pour une démo

Un équipement 4.0

La pompe FluidLink i400 possède toutes les caractéristiques essentielles d’un équipement 4.0 : une intégration numérique, une analyse prédictive intégrée fournissant de nombreux indicateurs de maintenance, une possibilité de contrôle à distance et une mise à disposition via l’interface web des nouvelles fonctionnalités développées.

Des performances inégalées

Une gamme de 0,01 à 400 tr/min avec une dynamique de fonctionnement de 40 000:1, une bibliothèque des étalonnages tubings réalisés font de la FluidLink i400 une pompe unique.

Ses performances peuvent également être augmentées avec la connexion d’une balance permettant d’activer des fonctionnalités supplémentaires comme un étalonnage automatique en 5 points.

Contrôle à distance

La pompe intelligente FluidLink i400 offre la possibilité d’un contrôle à distance 24 h / 24 et 7 j / 7, via une connexion sécurisée à l’interface Web FLUIDLINK.IO, permettant de démarrer, arrêter et surveiller son activité, mais également de créer des profils de distribution.

La mise en place d’alarmes et de notifications permet aux utilisateurs d’être alertés de manière proactive et de pouvoir réalimenter le procédé ou préparer les étapes suivantes.

SolidePuissance, flexibilité et convivialité

La pompe FluidLink i400 possède de nombreuses caractéristiques faisant d’elle bien plus qu’une simple pompe péristaltique !

Ses fonctionnalités ont été développées par des experts avec pour objectif de simplifier les procédés en les rendant plus rapides et plus précis.

En combinant ingénierie, logiciel puissant, design compact et interface tactile conviviale, FluidLink i400 est le nouveau meilleur allié des laboratoires.

CARACTÉRISTIQUES
Applications
  • Recherche et développement
  • Distribution de solutions liquides
  • Dosage avancé
  • Contrôle d’ajouts automatisés
Fonctionnement
  • Une gamme de 0,01 à 400 tr/min avec une dynamique de fonctionnement de 40 000:1
  • Obtention immédiate d’un débit précis
  • Sauvegarde des étalonnages tubings
  • 3 modes disponibles avec possibilité de passer d’un mode à l’autre de manière simple et directe
    – Manuel : toutes les opérations sont effectuées manuellement
    – Automatisé : la pompe est connectée et pilotée depuis un automate/PLC
    – A distance : la pompe est pilotée à distance depuis l’application FLUIDLINK.IO
Interface web FluidLink.IO et contrôle à distance
  • Gain de temps : fonctionnalité permettant de copier des séquences de distribution enregistrées d’une pompe à une autre
  • Mise à jour des dernières fonctionnalités
  • Contrôle à distance : créer, activer ou modifier des séquences de distribution à distance
Connexion balance
  • Connexion simple et rapide : protocole de commande MT-SICS et interface de communication  RS-232
  • Augmente les performances de la pompe avec une précision encore plus grande
  • Fonctionnalité « calibration en une étape » : la pompe i400 effectue de manière autonome et automatique les étalonnages en 5 points
  • Fonctionnalité « amortissement des perturbations » : permet d’empêcher les perturbations accidentelles au moyen d’un algorithme exclusif
  • Economie et gain de place : pas besoin d’afficheur sur la balance. L’écran tactile de la pompe i400 devient alors l’interface utilisateur de la balance
Connexions capteurs

Connexion possible de capteurs de débit à ultrasons et d’autres modules complémentaires de mesure de débit à venir

DONNÉES TECHNIQUES
Performance
  • Contrôle vitesse
    0,01 – 400 tr/min ( ± 0,5 % FS ) avec une résolution de 0,01 tr/min
  • Dynamique de fonctionnement
    40 000:1
  • Débit
    0,005 à 350 ml/min à 30 psi (2 bar)
  • Volume minimal
    0,1 ml (± 0,005 à ± 0,015 ml selon le tubing)
  • Taille des tubing
    0,5/1,6 mm à 4,8/1,6 mm (ID/épaisseur)
Communication
  • Modbus RTU
    RS-485 (half-duplex) Modbus App. Protocol Spec. v1.1a
  • Modbus TCP/IP
    ODVA conformité testée
  • EtherNet/IP (Industrial)
    ODVA conformité testée (ENetCT Ver A3.5)
  • FLUIDLINK.IO (Remote)
    IEEE 802.3 10BASE-T (DHCP)
  • Balance
    USB (FTDI) RS-232 MT-SICS Protocol
Données générales
  • Dimensions (L x l x H)
    25,5 x 10,2 x 22,8 cm
  • Poids
    1660 g
  • Ecran tactile
    272 x 480 TFT/LCD
  • Indice de protection
    IP33 / NEMA 2 – utilisation en intérieur
  • Alimentation
    24 VDC / 3.0 Amp (depuis transformateur fourni)
  • Transformateur
    Entrée universelle : 100 – 240 VAC @ 50/60 Hz
Matériaux
  • Boitier
    TC-890 FR (nettoyage alcool isopropylique 70 %)
  • Tête de pompe
    IXEF PEI Grilamid PA 12
  • Base et Pieds
    Monsanto Santoprene (87 shore A)
Conditions d'utilisation
  • Gamme de température
    5° – 40 °C
  • Humidité
    Jusqu’à 90 % d’humidité relative sans condensation
Conformité
  • EMC Directive 2014/30/EU
    BS EN 61326-1: 2013
  • Directive Basse Tension 2014/35/EU
    BS EN 61010-1: 2010
  • Directive Machine 2006/42/EC
    BS EN ISO 12100: 2010
  • RoHS Directive
    RoHS compliant (2011/65/EU)
