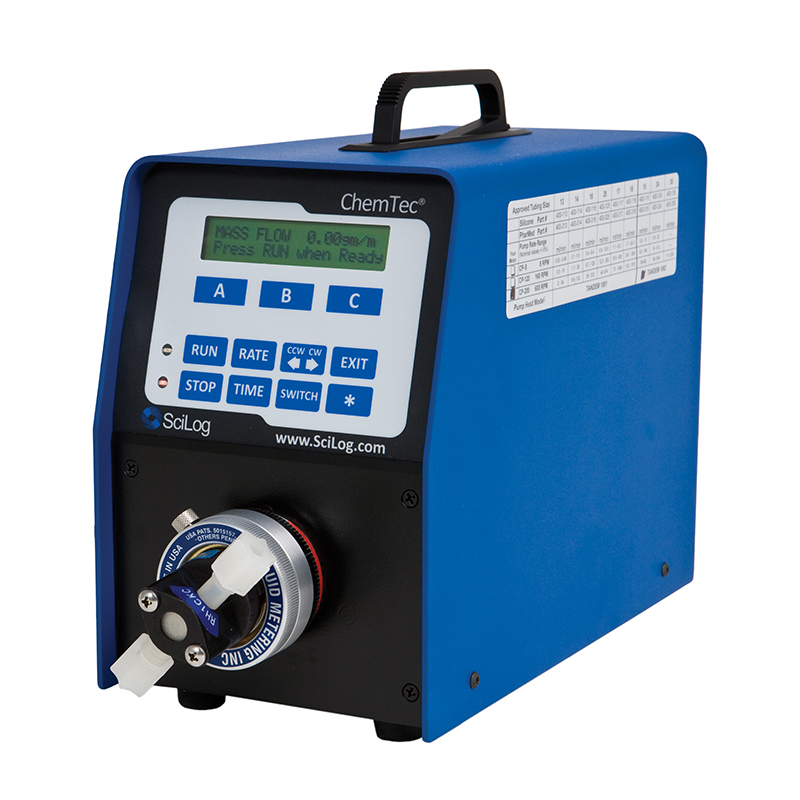

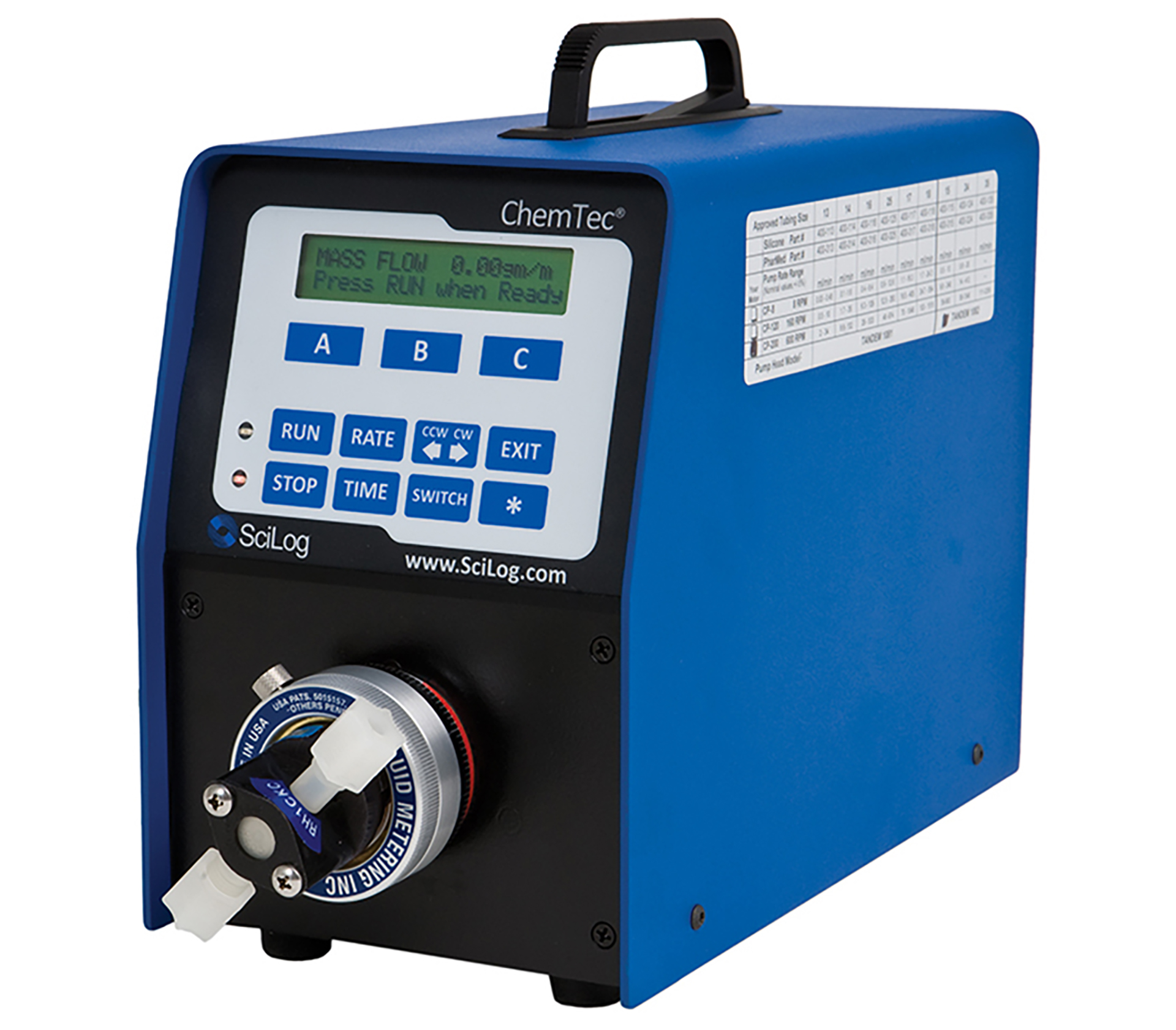

SciLog ChemTec™

Pompe intelligente multi applications

Parker

Système de pompe de dosage de précision, intelligent et automatisé via l’intégration de capteurs et balances, adapté pour de nombreuses applications de bioprocédés

Un système simple et performant

Le système de mesure ChemTec ™, comprenant un logiciel d’application embarqué, automatise, optimise et documente le dosage de haute précision en poids ou en volume.
Le système régule automatiquement le débit d’alimentation en fonction du planning défini par l’utilisateur ou de la rétroaction des capteurs et détecteurs.

Un système automatisé et sécurisé

Le paramétrage possible d’alarmes avec signal sonore ou arrêt de la pompe ainsi que la récolte des données de façon automatique via le logiciel SciDoc permet à l’utilisateur de se concentrer sur d’autres activités pendant que le système fonctionne.
La programmation de consignes de fin garantit l’arrêt du système.

CARACTÉRISTIQUES
DONNÉES TECHNIQUES
TÉLÉCHARGEMENT
Applications
  • Culture continue
  • Fed-batch
  • Programmation et contrôle volumétrique ou gravimétrique d’alimentations de bioréacteurs
  • Dosage chimique
  • Ajustements de pH
  • Préparation de chromatographie
  • Diafiltration
  • Perfusion
Mode de travail

Alimentation linéaire ou exponentielle programmée par poids ou volume

Modèles et options
  • Disponible avec des têtes de pompe à engrenages péristaltiques, à piston ou magnétiques permettant une précision de distribution avec moins de 0,5 % d’erreur
  • Contrôle programmable de deux vannes rotatives à 6 ports
  • Compatible avec de nombreux modèles de balances
  • Entrées analogiques pour intégration de sondes (pH, turbidité) et rétroaction
Acquisition des données
  • Logiciel d’acquisition SciDoc Data Collection
  • Collecte de données en temps réel de 10 paramètres
Dimensions
  • Largeur : 14,6 cm
  • Hauteur : 21,3 cm
  • Profondeur : 27,9 cm
Poids

6,4 kg

Revêtement externe

16 Ga, aluminium époxy

Options têtes et moteur

Modèles péristaltiques disponibles avec les têtes de pompe Tandem 1081 et/ou Tandem 1082 :

  • Tandem 1081 utilise les tubing MasterFlex suivants : #13, 14, 16, 25, 17 et 18
  • Tandem 1082 utilise les tubing MasterFlex suivants : #15, 24 et 35



Les modèles péristaltiques peuvent être doublés afin d’augmenter les débits (x2)

  • ChemTec™ CP-8, max. 8 tr/min plage de débit avec tête Tandem : 0,03 – 24 ml/min
  • ChemTec™ CP-120, max. 160 tr/min plage de débit avec tête Tandem : 0,5 – 554 ml/min
  • ChemTec™ CP-200, max. 600 tr/min, plage de débit avec tête Tandem : 2 – 2258 ml/min



Modèles à piston disponibles avec des tailles de tête à piston différentes et composants additionnels (e.g. céramique, 316SS, Kynar, Tefzel). Pression maximale 25-100 psi selon la tête choisie :

  • ChemTec™ FM-420, max. 450 RPM, plage de débit avec une tête RH : 0,01 – 50 ml/min
  • ChemTec™ FM-520, max 3400 RPM, plage de débit avec une tête RH : 2 – 370 ml/min
  • ChemTec™ FM-200, max. 600 RPM, plage de débit avec une tête Q : 5 – 768 ml/min



Modèle à mécanisme magnétique avec partie additionnelle (e.g. Ryton, Teflon, 316SS, Pulseless flow). Pression maxi 40 – 70 psi selon la tête

  • ChemTec™ MP-320, max. 3400 RPM, plage de débit : 5 – 3,700 ml/min
Plage de pression : têtes Tandem
  • Max : 45 psi
  • Peut être recalibrée en un point quand le mode de mesure du volume est utilisé. Pas de calibration requise si une balance est connectée.
Pression affichée
  • Résolution : 0,1 psi
  • Unité : bar, psi ou kPa
Capteurs de Pression

Compatible avec les capteurs de pression SciLog®. La plage de calibration est 0-60 psi. N’importe quel point de cette plage peut être recalibré en utilisant une source de pression externe de référence

Alimentation

115 / 220 – 240 VAC, 60 / 50 Hz, 75 Watts ; double protection fusible : T1AL 250 V (CE : IR35A 250 VAC)

Encodeur
  • 100 pulsations par révolution du moteur pour un moteur 600 tr/min
  • 120 pulsations par révolution du moteur pour les moteurs 8 et 160, 450 et 3400 tr/min
Balance
  • 2000 grammes ±   0,01
  • 8100 grammes ±   0,1
  • Balances jusqu’à 300 kg disponibles
Interface embarquée
  • Menu principal avec 11 modes opérationnels, incluant 6 alarmes définies par l’utilisateur
  • Mesure par le poids ou le volume à intervalle constante, avec rampes linéaires ou exponentielles
Logiciel
  • SciDoc ® est une macro Excel pour l’enregistrement de données.
  • Permet l’analyse complète d’un process avec des graphes
  • Mesure en temps réel des paramètres du procédé
Environnement

4 ° à 40 °C, 100 % d’humidité

Moteur

Choix parmi 5 moteurs : 8, 160, 600, 450 et 3400 tr/min à 30 VDC, 3,8 ampères, pompe à vitesse variable, servo-moteurs encodés optiquement

Entrées/sorties
  1. Premier port série appelé « Balance » ; connecteur mâle DB9 pour raccorder une balance électronique
  2. Second port série appelé « Printer », port femelle DB9, aussi utilisé pour raccorder la pompe à un PC.
  3. Port externe femelle DB37, utilisé pour le contrôle à distance
  4. Pression : 3 ports RJ11 pour raccord de capteurs de pression
  5. Entrées/sorties analogiques et digitales
Commandes sur la pompe

Clavier membrane avec touches sonores



Description

Système de pompe de dosage de précision, intelligent et automatisé via l’intégration de capteurs et balances, adapté pour de nombreuses applications de bioprocédés
