Série BXD17

Transmetteur monovoie

LTH Electronics

Transmetteur monocanal à microprocesseur dédié à la mesure de conductivité capacitive (BCD17), pour l’eau pure, pH et redox (BPD17) avec entrée différentielle de série et oxygène dissous (BOD17) pour les sondes polarographiques et optiques.

Je prends rendez-vous pour une démo

Excellent complément pour les contrôleurs de bioréacteurs

Ce transmetteur polyvalent permet d’ajouter des mesures externes telles que redox, pO2 optique ou polarographique, ou encore conductivité, à un procédé de culture cellulaire ou de fermentation avec mesure de température associée.

Suivi facile

2 sorties analogiques (0/4 – 20 mA) permettent un renvoi des données, 2 entrées numériques peuvent opérer sur des contacts normalement ouverts ou fermés donnant ainsi la possibilité de déclencher des alarmes pour différentes causes. Des fonctions additionnelles telles que l’alarme de dosage sont intégrées et le réglage de seuils d’alarme est possible directement sur le transmetteur.

Ergonomique et facile à prendre en main

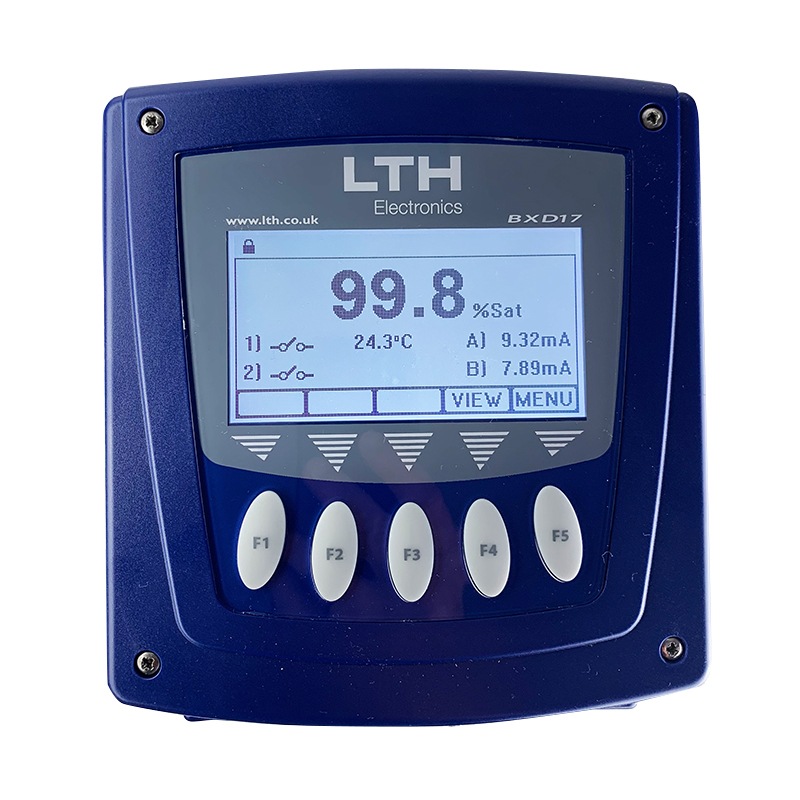

Tous les transmetteurs de la série possèdent un écran multifonctions à cristaux liquides avec affichage de la lecture primaire et de la température, présentation du statut opérationnel de l’appareil et interface utilisateur multilingue. Mise à jour du logiciel facile grâce à la carte SD.

Simple et robuste

BXD17 est un transmetteur IP66 qui peut être monté dans différentes configurations. Il est garanti 3 ans dans des conditions normales d’utilisation.

CARACTÉRISTIQUES
Applications
  • Recherche et développement, pilote et production
  • Utilisable sur tous les volumes de bioréacteurs
Interface
  • Visualisation en façade avant des mesures effectuées en temps réel
  • Configuration des chaines de mesures par le client (sorties analogiques, relais)
  • Logiciel didactique permettant une prise en main rapide
Intégration
  • BXD17 existe en versions 90 – 265 VAC ou 12-30 VDC
  • Affichage LCD rétroéclairé (taille 3,75 ’’ – 240 x 128 pixels)
  • Structure de menu intuitive avec touches silicone en face avant
Relais
  • Il possède deux relais libre de potentiel, normalement ouverts auxquels un seuil et une hystérésis peuvent être attribués. Ils peuvent être activés en seuil haut, bas, bande, permettant ainsi toute une variété d’opérations de dosage ou de régulation.
  • Le statut des relais est visible en face avant (diodes) : chaque transmetteur possède une sortie analogique isolée 0/4-20 mA (2 en option) permettant à l’appareil de transmettre les données de mesures à un automate ou un enregistreur.
Dimensions

Boîtier : 144 x 144 mm

Montage et installation

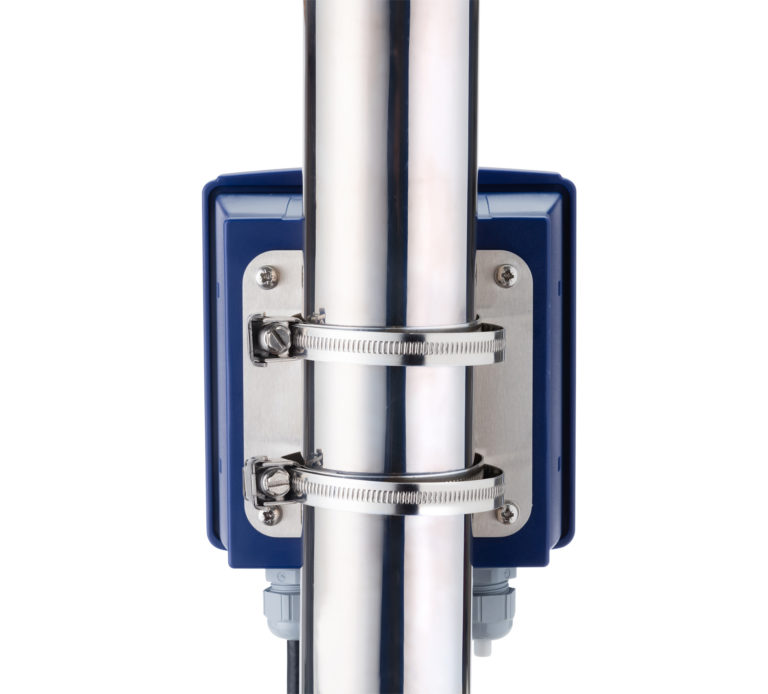

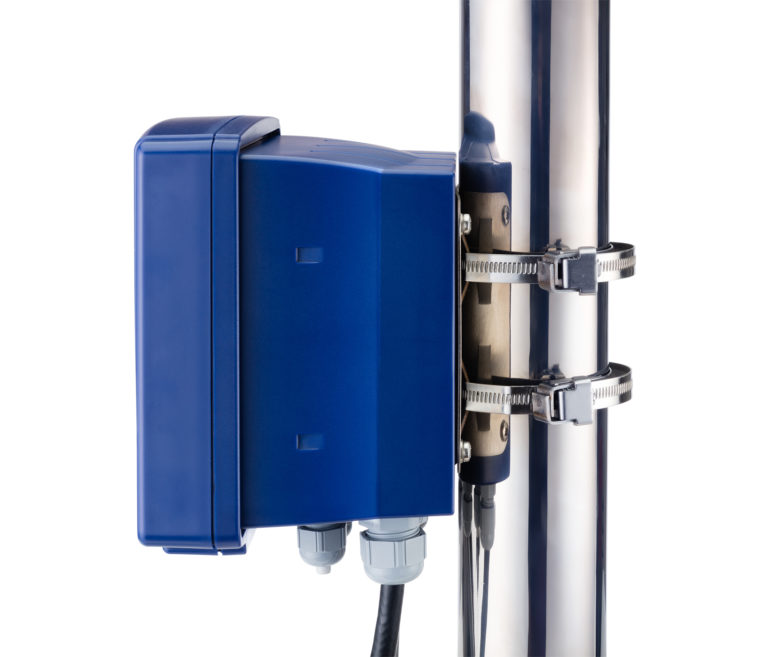

  • BXD17 est IP66 avec un boîtier NEMA4 pour un montage mural, montage panneau ou sur tuyauteries verticales.
  • Facilité d’installation grâce au connecteur technologie « Push in »
DONNÉES TECHNIQUES
Versions
  • BOD17 : oxygène dissous (polarographique et optique)
  • BPD17 : pH / redox
  • BCD17 : conductivité capacitive
  • BED17 : conductivité inductive
Affichage
  • 240 x 128 pixels
  • Module à cristaux liquides
  • Paramétrable en mode «flash» (l’écran clignote) pour
  • indiquer un état d’alarme
Langues

Anglais, français, espagnol, italien

Touches face avant

5 touches tactiles silicone micro-contact

Entrées numériques

2 entrées contact pour activation déportée ou un besoin spécifique de l’utilisateur

Mode «Off-Line»
  • Relais désactivés et sortie analogique est mise en attente à une valeur définie par l’utilisateur
Spécification sortie analogique
  • Sortie courant unique, sélectionnable 0-20 mA ou 4-20 mA sous 750 ohms maximum de charge
  • Totalement isolée sous 2 kV
  • Extensible sur n’importe quelle partie de l’échelle
  • Décalage n’importe où dans cette échelle
Calibration utilisateur sortie courant

± 0,01 mA, 2 points 0/4 et 20 mA pour une calibration déportée du transmetteur

Spécification seuils et relais de contrôle
  • 2 seuils « normalement ouvert » totalement configurables avec relais contacts libres de potentiel pour chacun donnés à 5A à 30 V DC / 5A à 250 V AC
Mode de fonctionnement des seuils
  • Haut, bas, bande, temporisation ajustable de 00:00 à 59:59 min:s
  • Alarme de dosage avec fonction complémentaire de charge initiale
  • Tous deux paramétrables de 00:00 à 59:59 min:s
Précision température

± 0,5 °C

Ajustement température par opérateur

± 50 °C

Échelle de compensation de température

-10° à 150 °C pour être dans les spécifications

Conditions de fonctionnement
  • Température -20° à 55 °C
  • Humidité relative de 5 à 95%, sans condensation
Variation à température ambiante

± 0,01 % de l’échelle / °C

Interface carte MicroSD
  • Permet sur site la mise à jour du logiciel
  • Cartes compatibles SD, SDHC et SDXC-FAT32
Compatibilité électro-magnétique EMC

2014/30/EU selon norme BS EN 61326-1: 2013

Directive faible tension

2014/35/EU selon norme BS EN 61010-1: 2010

Directive RoHS

2011/65/EU selon norme EN 50581:2012

Alimentation puissance universelle
  • 90-265 V AC, 10 W max.
  • Option 12-30 V DC, 5 W max.
Boîtier Instrument
  • UL 94-V0 PC/ABS
  • Couleur Pantone 281C
  • Panneau face avant 144 x 144 mm (découpe panneau nécessaire : 138 x 138 mm)
  • Profondeur derrière panneau : 77 mm maximum
Protection IP66

Indice de protection IEC 60529

Poids

800 gr maximum (transmetteur seul)
