Série MXD 70

Transmetteur multivoies

Broadley-James

Transmetteur multi-paramètres pouvant intégrer plusieurs mesures : pH, Redox, O2 (polarographique et optique), conductivité (inductive et capacitive), entrée analogique pour appareil externe (séries MXD 73 et MXD 75).

Une configuration adaptable aux besoins

Ce transmetteur peut intégrer jusqu’à trois lignes de mesure (pH/redox, O2 polarographique ou optique, conductivité) configurable selon les besoins.
Il est possible de lui affecter jusqu’à 6 sorties analogiques configurables et 6 relais pour pilotage de pompes. Il comporte également une connexion Modbus.
Cette configuration peut évoluer dans le temps grâce au remplacement ou à l’ajout de cartes électroniques de mesures.

Un logiciel simple et intuitif

Son logiciel très didactique facilite la prise en mains du transmetteur par les opérateurs.
Il permet d’enregistrer les mesures et de tracer des graphiques directement sur le transmetteur grâce à son lecteur de carte SD.

Une intégration simple

Il existe en deux formats, mural ou encastrable, ce qui facilite sont intégration sur les installations.

CARACTÉRISTIQUES
DONNÉES TECHNIQUES
TÉLÉCHARGEMENT
Applications
  • Recherche et développement, pilote et production
  • Idéal pour optimiser l’encombrement et regrouper plusieurs mesures en un seul point
  • Utilisable sur presque tous les volumes de bioréacteur
Interface
  • Visualisation des mesures effectuées en temps réel en façade avant
  • Option graphe et enregistrement des valeurs grâce à la carte SD
  • Configuration des chaines de mesures par le client (sorties analogiques, relais)
  • Logiciel didactique permettant une prise en main rapide
  • Cartes interchangeables en fonction de la configuration souhaitée
Intégration
  • 3 lignes de mesures disponibles pH/redox, O2 et conductivité à intégrer selon la configuration nécessaire
  • Possibilité d’acquérir des entrées 4-20 mA pour un report de mesure sur le transmetteur (ex débit, pression…)
  • Jusqu’à 6 sorties analogiques et jusqu‘à 6 relais paramétrables
  • Compatible protocole de communication Modbus
  • Flexibilité de montage : 2 types de boitier disponibles et 2 types d’alimentation électrique
Modèles disponibles

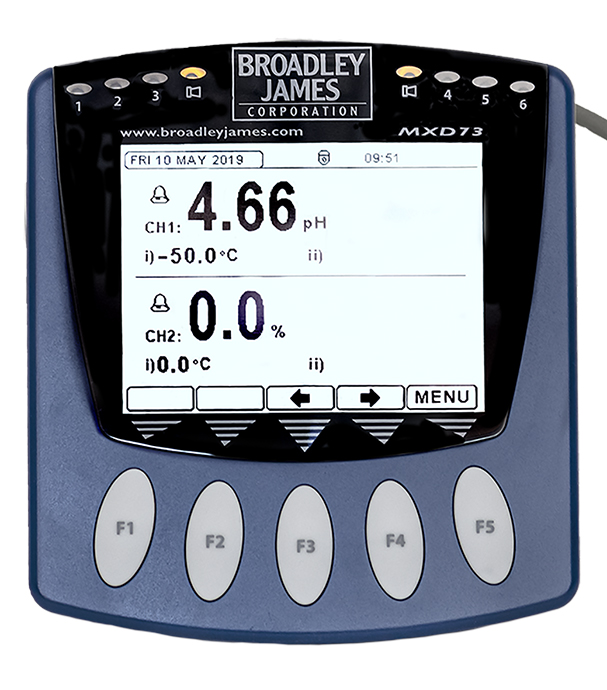

MXD73 compact, IP66, 96 DIN, montage en panneau

MXD75 IP66 montage mural

Modules d’entrées
  • 3 modules d’entrée configurables selon les besoinsutilisateurs
  • Carte pH commune analogique et hybride
  • Carte pO2 commune polarographique et optique
  • Carte conductivité inductive
  • Carte conductivité capacitive
  • Mesure de température sur chaque carte
  • Carte entrée 4/20 mA
Sorties additionnelles

Modules de sortie additionnelles configurables (sorties 4/20 mA, relais, etc.)

Température de fonctionnement

De -20° à 50 °C pour spécification de fonctionnement

Affichage

33⁄4 ” QVGA, module LCD retro éclairé

Touches face avant

5 touches tactiles silicone

LED d’alarme
  • 2 LED jaunes situées en haut de l’affichage principal pour les statuts d’alarme
  • 1 LED allumée indique une condition d’alarme
Entrées numériques

8 entrées séparées pour activation à distance configurables.

Options sorties courant
  • 1 x 0/4-20 mA en standard, configurable
  • Jusqu’à un total de 4 ou 6 sorties 0/4-20 mA dépendantes du nombre de sorties relais
Spécification sortie courant
  • Sélectionnable 0-20 mA ou 4-20 mA sous 1000 ohm max. de charge
  • Totalement isolée à 2 kV
  • Extensible jusqu’à 5 % de toute gamme de mesure
  • ± 0,01 mA, 3 points 0-4-20 mA pour calibration déportée
Seuils et régulation - options relais

2 relais en standard, extension possible jusqu’à 4 relais ou 4 relais + 2 relais normalement ouverts dépendants du nombre de sorties courant

Seuils et régulation - spécifications des relais
  • Seuils entièrement configurables à contact libre de potentiel pour chaque relais
  • Evalués à 5 A à 30 V DC / 5 A à 250 V AC
LED des seuils
  • 6 diodes rouge situées en haut de l’affichage principal indiquent le statut des seuils
  • 1 diode allumée indique que le relais est actif
Modes de fonctionnement des seuils
  • Tout ou rien, temps proportionnel, fréquence, bande ou verrouillage
  • Relais de temporisation ajustable de 00:00 à 59:59 min:s
  • Hystérésis de 0 à 9,9 %
  • Temporisation du relais de dosage, avec fonction supplémentaire de « charge initiale »
  • Les deux ajustables de 00:00 à 59:59 min:s
Seuil “Nettoyage”
  • Mode nettoyage avec durée de temps ajustable (max 10 min) et temps d’intervalle (max 24 h)
  • Fonction « off-line » automatique avec temps de retour à la mesure
Seuil d’alarme

Alarme générale ou par canal, dès l’instant où le relais peut être activé sous certaines conditions

Interface Modbus RS485 (optionnelle)
  • Supporte les formats RTU et ASCII
  • Adresse de noeuds : 1 à 247
  • Baud Rates (Bits/s) : 300, 600, 1200, 2400, 4800, 9600, 19200, 31250, 38400
  • Options de parité : pair, impair, pas de parité
Interface carte SD
  • Permet de sauvegarder et de restaurer une configuration de l’appareil, d’enregistrer les données du capteur ou le statut de l’appareil (option) et sur site permet la mise à niveau du logiciel interne du MXD
  • Cartes utilisables : SD, SDHC et SDXC-FAT32
EMC (compatibilité électromagnétique)

2004/108/EC en équivalence BS EN 61326-1: 2013

Directive faible tension

2006/95/EC en équivalence BS EN 61010-1: 2010

Alimentation puissance
  • Universel 80-265 v AC ou DC, 15W max.
  • Option basse tension 18-32 v AC ou DC, 20W max.
Boitier Instrument

UL 94-V0 PC/ABS

Indice de protection étanchéité

IP66 en face avant en montage panneau

Poids
  • MXD73 : 880 gr max.
  • MXD75 : 2,7 kg max. (transmetteur seul)
Dimensions face avant
  • MXD73 : H 128, L 116, P 23 mm
  • MXD75 : H 331, L 242, P 110 mm hors supports de montage
Dimensions arrière

MXD73 : H 89, L 89, P 161 mm, incluant les connecteurs



Description

Transmetteur multi-paramètres pouvant intégrer plusieurs mesures : pH, Redox, O2 (polarographique et optique), conductivité (inductive et capacitive), entrée analogique pour appareil externe (séries MXD 73 et MXD 75).
