La gamme FUTURA permet la mesure en ligne de la concentration cellulaire vivante dans les bioréacteurs à usage unique, autoclavables et stérilisables en place.
FUTURA, FUTURApico
Sondes de biomasse par capacitance
Aber Instruments
La gamme FUTURA permet la mesure en ligne de la concentration cellulaire vivante dans les bioréacteurs à usage unique, autoclavables et stérilisables en place.
Mesure de la population cellulaire vivante dans le bioréacteur
La technologie de mesure par capacitance permet de dissocier la population vivante dans le bioréacteur des cellules mortes, débris cellulaires ou encore bulles de gaz.
Une solution adaptable aux différentes échelles
ABER propose une gamme complète de sondes de diamètres différents (8, 12 et 25 mm), permettant d’utiliser la même technologie sur l’ensemble des échelles de travail, de la R&D à la production.
CARACTÉRISTIQUES
DONNÉES TECHNIQUES
TÉLÉCHARGEMENT
Applications
- Echelles R&D, pilot et production
- Levures, bactéries, cellules animales, cellules végétales
Sondes

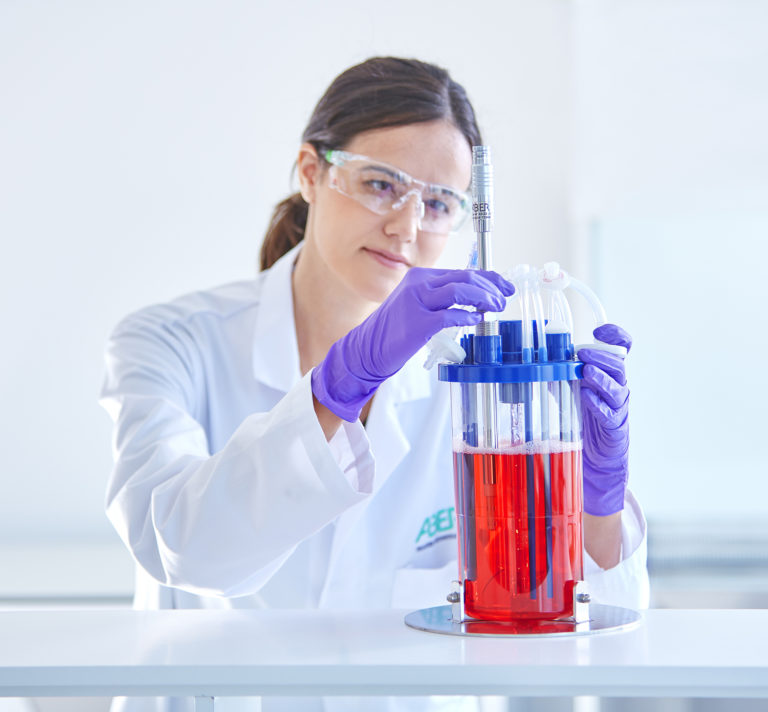

- Pico pour les mini-bioréacteurs
- Annulaire ou Flush pour les applications de cultures cellulaires avec amas ou filaments
- Disponibles en différents diamètres : 8 mm pour les mini-bioréacteurs, 12 mm pour les bioréacteurs de 2 à 20 l et 25 mm pour les systèmes stérilisables en place
- Différents adaptateurs pour ports de sondes disponibles
- Certificats disponibles
- Documentation IQ/OQ pour production cGMP
Amplificateurs
- Déporté : pour minimiser l’encombrement sur la platine des bioréacteurs
- Intégré : pour les cuves stérilisables en place
Transmetteurs
- 1 ou 4 voies sans afficheur
- 1 voie avec afficheur
- Différentes sorties disponibles pour les mesures de capacitance et conductivité : analogiques 4-20 mA, Modbus, USB
Acquisition des données
Connexion aux logiciels ABER :
- Futura Tool : configurations, calibrations et opérations du système,
- Futura Lite : acquisition et enregistrement des données en temps réel,
- Option Futura SCADA, logiciel GAMP5, permet d’obtenir des informations supplémentaires sur la culture et la physiologie des cellules (biovolume, diamètre, …)
- Connexion directe sur le contrôleur du bioréacteur pour intégration de la mesure dans une boucle de régulation
Gamme de fréquences
50 KHz à 20 MHz
Gamme de mesures
- Capacitance : 0 à 400 pF/cm
- Conductivité : 1 à 40 mS/cm, ± 0,1 mS/cm
- Gammes plus grandes disponibles en option
Gamme de concentrations cellulaires
- Dépend du type de cellules
- Levures (6 µm) : 106 à 1010 cellules/ml
- Bactéries (1 µm) : 109 à 1013 cellules/ml
- Cellules animales (12 µm) : 105 à 109 cellules/ml
- Cellules végétales (50 µm) : 103 à 107 cellules /ml
Résolution
- 0,1 pF/cm
- Bactéries : 0,1 g/l poids sec ou 2 x 109 cellules/ml pour E. Coli
- Levures ou cellules animales : 0,05 g/l ou 1 x 105 cellules/ml
- Dépendant du type de cellule et de la lignée
Précision
< ± 3 % ou ± 2 % de la lecture
Stabilité
< ± 0,2 pF/cm à température constante et conductivité étalon à 12 mS/cm
Linéarité
< ± 1 % jusqu’à 100 pF/cm
Généralités
- Alimentation : 24 VDC, transmetteur ABER 240 V
- IP65
- Température de fonctionnement recommandée : 5° à 40 °C
- Poids : FUTURA 375 g, FUTURApico 195 g
