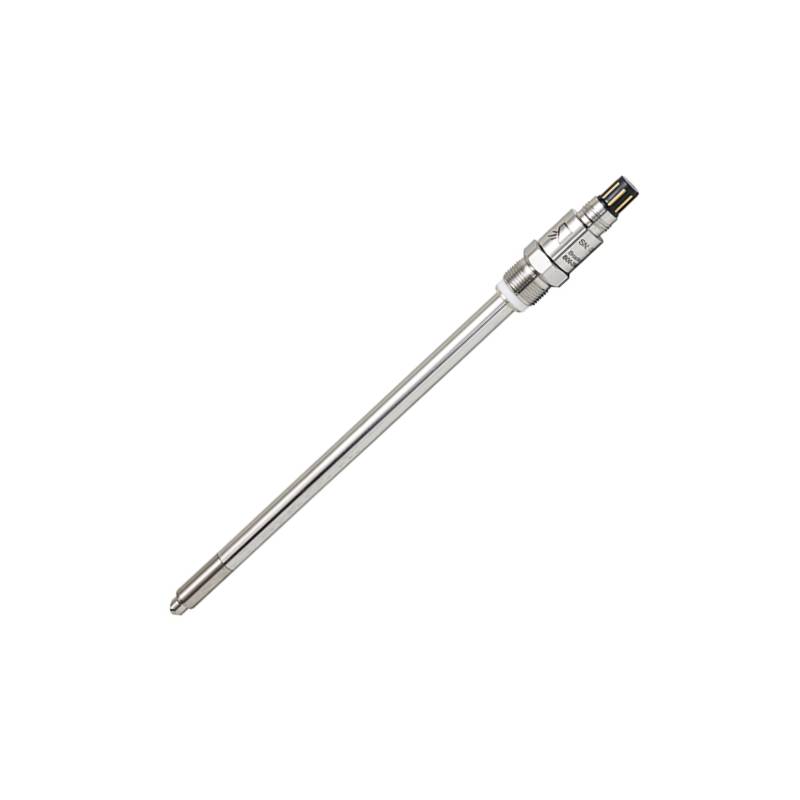

OptaProbe

Sondes optiques à oxygène dissous

Broadley-James

OptaProbe est un capteur intelligent dédié à la mesure de l’oxygène dissous par principe optique (luminescence). Il est principalement utilisé dans des applications de bioprocédés nécessitant des conditions stériles via des cycles vapeur en place (SEP) ou autoclave.

Je prends rendez-vous pour une démo

Technologie SMART intégrée

Le capteur dispose d’un contacteur thermique permettant de comptabiliser automatiquement le nombre de cycles d’autoclave ou stérilisation en place sans que la sonde ne soit alimentée. L’historique complet (étalonnages, métadonnées utilisateur) est également stocké dans la sonde pour garantir une traçabilité complète.

Performances inégalées en milieu fortement aéré

La géométrie du luminophore à 45 degrés, utilisé dans le cas d’application nécessitant des bullages importants, permet de réduire considérablement l’impact des bulles de gaz sur la membrane, principale cause d’erreur lors de la mesure. L’électronique embarquée du capteur intègre également plusieurs filtres avancés pour les applications les plus critiques avec des conditions importantes de bullage.

Coût maitrisé et utilisation simplifiée

OptaProbe intègre une mesure optique et ne nécessite ni électrolyte ni temps de polarisation après branchement, elle est indépendante du débit et ne consomme pas d’oxygène, garantissant une utilisation simplifiée et une très bonne fiabilité de la mesure. Une indication de la « santé » de la membrane (luminophore) permet d’anticiper son remplacement pour une maintenance réduite.

CARACTÉRISTIQUES
Compatibilité en toutes circonstances

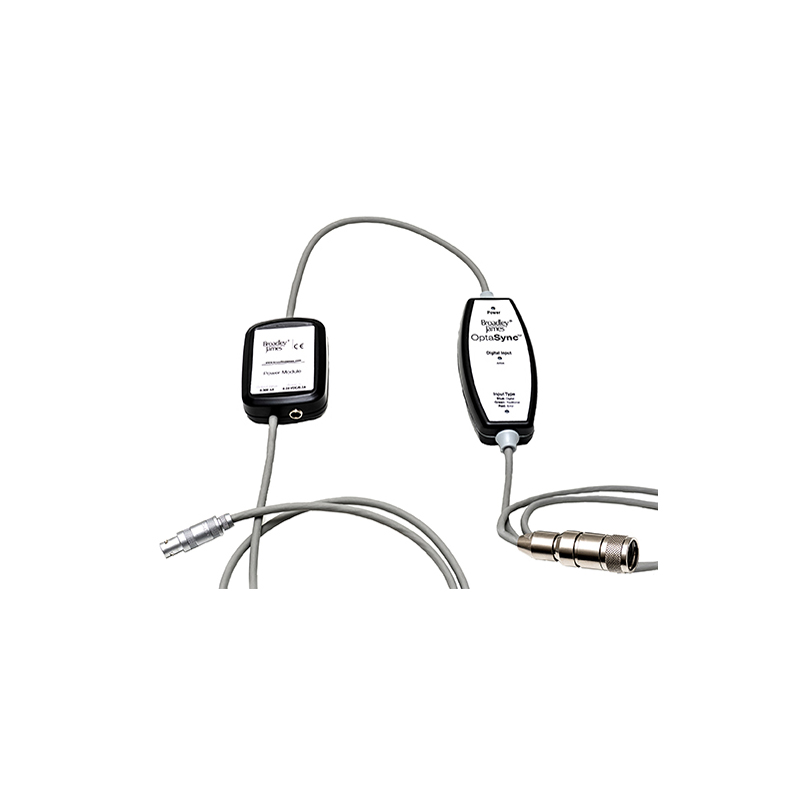

  • Le capteur OptaProbe dispose à la fois de sorties numériques et analogiques via le module OptaSync permettant l’intégration sur tout type d’installation
  • Aucune reconfiguration nécessaire entre chaque utilisation
  • Nombreux formats de câbles proposés pour un remplacement « plug and play » d’un capteur existant
  • Tous les matériaux en contact avec le produit répondent aux normes USP classe VI et FDA
  • Disponible en 2 configurations : membrane plate pour applications standards et membrane inclinée à 45° pour applications fortement aérées
  • Différentes longueurs de sondes disponibles

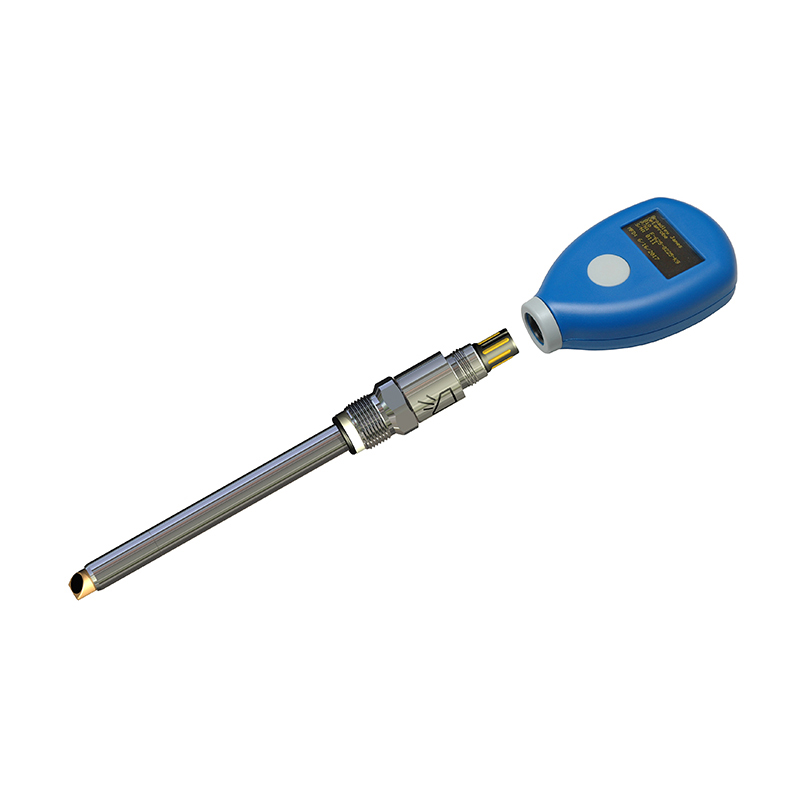

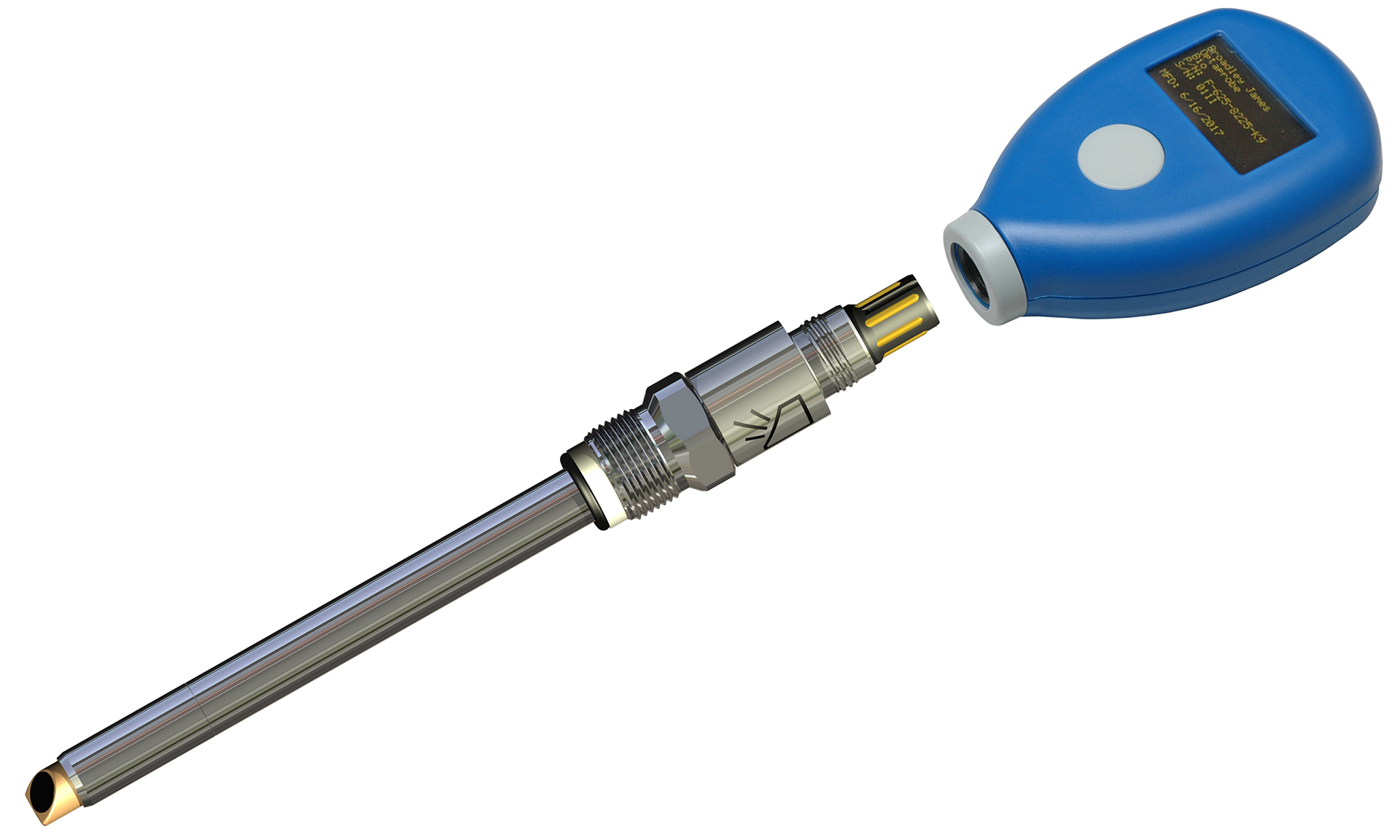

Lecteur QuickView Reader

Le module QuickView Reader permet une lecture sur place des métadonnées et de la mesure instantanée du capteur sans raccordement électrique

Accès sans fil

Accès sans fil aux données du capteur via l’application gratuite iQuickview (disponible sous PC/tablette/iPod)

DONNÉES TECHNIQUES
Température de stérilisation

Autoclave ou stérilisation en place jusqu’à 135 ° C

Précision

1 % de la pleine échelle (% saturation ou PPM)

Temps de réponse
  • T98 < 15 secondes à 37 °C ; N2 à AIR
  • T98 < 15 secondes à 37 °C ; AIR à N2
Connexions

Connecteur VarioPin VP8 (IP68)

Caractéristiques de conception
  • Bouchon optique facilement remplacé
  • Surface de détection inclinée à 45°
  • Compteur de cycle de chaleur autonome à anneau de retenue fileté PG13.5
Matériaux trempés
  • Tous les matériaux en contact avec le fluide sont USP Classe VI
  • Acier inoxydable : 316L Ra20 EP
  • Joints toriques : EPDM
  • Bouchon : PES (polyéthersulfone)
  • Membrane : caoutchouc siliconé
Alimentation

5 VDC fournis par Power Module (chargeur) ou transmetteur

Mode Numérique
  • Sortie numérique grâce au logiciel SensorTalk™ intégré
  • Variable procédé : de 0 à 300 % saturation
  • Température de fonctionnement : de 0 à 60 °C
Mode Analogique
  • Sortie analogique avec le module OptaSync®
  • Variable procédé en nA : 0 -500 nA = 0 -300 % saturation
  • Analogique 22 k Ohm NTC
Modèles et références

Cap plat :

  • Longueur 120 mm : B2010-120-V8
  • Longueur 220 mm : B2010-220-V8
  • Longueur 320 mm : B2010-320-V8
  • Longueur 420 mm : B2010-420-V8

Cap incliné 45° :

  • Longueur 125 mm : B2020-125-V8
  • Longueur 225 mm : B2020-225-V8
  • Longueur 325 mm : B2020-325-V8
  • Longueur 425mm : B2020-425-V8
