OxyProbe II

Sonde polarographique à oxygène dissous

Broadley-James

Sonde polarographique autoclavable pour la mesure d’oxygène dissous possédant un nouveau design de cartouche membrane et un pack complet de certificats.

Une documentation complète

La sonde polarographique Oxyprobe II est livrée avec les certificats suivants :
– Approbation FDA des matériaux en contact
– USP Class VI
– Certificat matière 3.1
– Certificat surface
– Electro-polissage
– C.O.C (Certificat de conformité)
– Qualité (Certificat d’inspection finale)

Une nouvelle cartouche membrane innovante

La cartouche membrane, constituée d’un silicone étirable et contenant l’électrolyte, est située à l’intérieur d’une cartouche membrane Inox.
Pendant les phases de stérilisation ou durant l’autoclavage, le silicone s’étire prenant en charge l’augmentation de pression dans la membrane, permettant ainsi de conserver une quantité importante d’électrolyte au sein de la membrane et d’avoir un minimum de risque d’endommager la sonde.
Ce nouveau design permet également une mesure d’O2 plus stable, une durée de vie augmentée et une réponse plus rapide.

Compatible avec d’autres marques de sondes PO2

Utilisable sur une large gamme de bioréacteurs

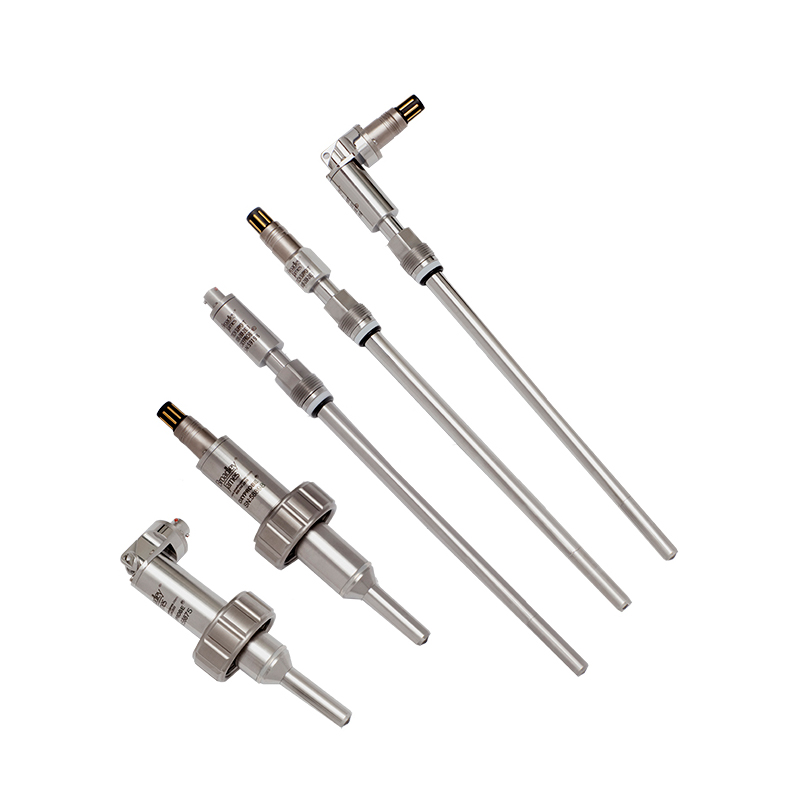

La sonde Optaprobe II est disponible en différentes longueurs de diamètre 12 mm et possède également une version 25 mm pour les bioréacteurs stérilisables en place.
Elle dispose de différents connecteurs au format VP ou D9 (T82), droit ou à 90°.

CARACTÉRISTIQUES
DONNÉES TECHNIQUES
TÉLÉCHARGEMENT
Mesure
  • Principe : polarographique
  • Matériaux sonde : Inox
  • Intrusive, montage sur port 12 mm ou 25 mm
  • Autoclavable ou stérilisable en place
Applications
  • Applications biotech et pharma
  • R&D, pilote et production
  • Applications nécessitant un autoclavage ou une stérilisation en place
  • Utilisable sur une large gamme de bioréacteurs
Connexions
  • Connectable sur les transmetteurs et contrôleurs pouvant intégrer une sonde de pO2 polarographique
  • Choix de câble de connexion en fonction de la connectique du contrôleur/transmetteur
Principe de mesure

Eléctrochimique – polarographique

Gammes de mesures
  • Gamme : 0 – 300 % saturation
  • Précision : < ± 1 %
  • Temps réponse à 25 °C : T 98 < 40 secondes
  • Signal dans air à 25 °C : 40 à 80 nA
  • Signal résiduel dans un milieu sans oxygène : < 0,1 % du signal dans l’air ambiant
  • Erreur de débit maximum : < 3 % de la lecture totale
  • Compensation de température : automatique
Matériaux
  • Corps de la sonde : 316L acier inoxydable
  • Composition de la membrane : silicone / Teflon® (renforcé avec une maille en acier)
  • Rugosité de surface des pièces mouillées : max. Ra15 µ en (N5)
  • Matière joint torique en contact avec le milieu : silicone, EPDM (FDA et USP classe VI)
Diamètre de la sonde

12 mm et 25 m

Tous les modèles disponibles sont présentés dans la fiche technique associée

Conception du connecteur

Droit ou coudé (T-Pull)

Connexion câble

VarioPin ou D9 (T82)

Gamme de température de mesure

0 à 80 °C

Gamme de température ambiante

– 5° à 135 °C (stérilisation et autoclave)

Gamme de pression de mesure

0,2 à 6 bar

Résistance à la pression mécanique

Maximum 12 bar



Description

Sonde polarographique autoclavable pour la mesure d’oxygène dissous possédant un nouveau design de cartouche membrane et un pack complet de certificats.
